Dettagli:
|
Dimensione massima dello strato: | 1500*1500mm | Formato carta minimo: | 360*380mm |
---|---|---|---|
Carta superiore GSM: | 120-800g | Spessore di carta inferiore: | 0.5-10mm ondulati sopra cartone 300gsm |
Velocità di lavoro massima: | 150m/min | Accuratezza del bastone: | ±1mm |
Evidenziare: | Laminatore automatico ad alta velocità della flauto,CE automatico del laminatore della flauto,macchina del cartone ondulato 150m/Min |

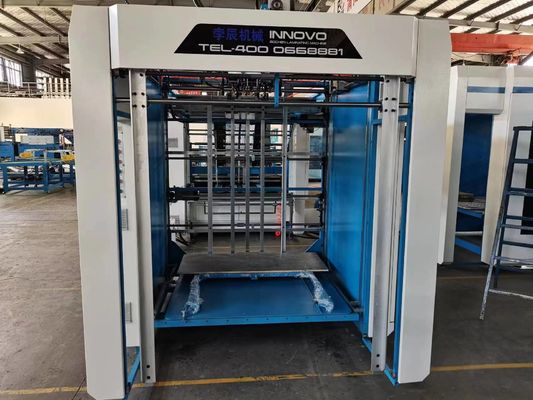

Incollatura ad alta velocità del cartone ondulato della macchina del laminatore della flauto
Descrizione di prodotto:
INTRODUZIONE:
La servo macchina di laminazione è il più nuovo membro della famiglia di laminazione. Questa macchina combina il sistema di controllo di moto ed il servo dispositivo di correzione, ci sono diversità del sensore fotoelettrico inducono la posizione degli strati inferiori e nel frattempo i servomotori da entrambi i lati dello strato superiore per fare l'azione indipendente della compensazione, in modo dallo strato superiore e lo strato inferiore possono essere posizionati esattamente. La servo macchina di laminazione è facile da operare, noi soltanto deve scrivere nel formato carta e la macchina regolerebbe automaticamente l'alimentatore, l'alimentazione di carta inferiore e l'unità di pressione, che hanno realizzato l'operazione intelligente.
Nota: Lo strato superiore ha potuto essere lo strato stampato di colore, la carta filmata e verniciata UV e la carta dalla macchina di stampa offset.
Principi:
La carta superiore è spedita dall'alimentatore carta superiore ed è inviata al rivelatore di inizio del meccanismo di posizionamento per rilevazione. Poi la carta inferiore è spedita; dopo la carta inferiore è ricoperto di colla sulla ruota della colla, la carta superiore e la carta inferiore si trasportano rispettivamente ai rivelatori sincroni di carta da entrambi i lati, dopo la rilevazione, il regolatore calcola il valore di errore della carta e della carta inferiore ed il servo dispositivo della compensazione da entrambi i lati della carta compensa la carta ad una posizione predeterminata l'impionbatura e poi pressurizza il trasporto. La macchina preme la carta e la trasporta alla macchina della consegna per raccogliere il prodotto finito.
Parametri:
Modello | ZGFM 1500 | ZGFM 1700 |
Dimensione massima | 1500*1500mm | 1700*1700mm |
Dimensione minima | 360*380mm | 360*400mm |
Carta superiore | 120-800g | 120-800g |
Carta inferiore | cartone del cartone ondulato ≥300gsm di ≤10mm ABCDEF | cartone del cartone ondulato ≥300gsm di ≤10mm ABCDEF |
Velocità massima | 150m/min | 150m/min |
Potere | 25kw | 27kw |
Accuratezza del bastone | ±1mm | ±1mm |
INTRODUZIONE DEL RAMO:
1. ALIMENTAZIONE DELLA FOGLIO INFERIORE
Sistema di controllo importato uso del servomotore, con la cinghia di aspirazione del Giappone NITTA ed il grande aeratore per assicurare alimentazione regolare di 2ply, di 3ply, di 4ply, di 5ply e del cartone.
2. MECCANISMO SUPERIORE DI ALIMENTAZIONE DELLA FOGLIO
Sia l'ugello di sollevamento che d'alimentazione di carta dell'alimentatore dedicato automatico ad alta velocità può essere liberamente regolato da adattarsi sia a carta sottile che spessa. Insieme alla pompa di Becker, assicuri velocemente ed uniformemente il funzionamento di carta d'alimentazione superiore.
3. SISTEMA ELETTRICO
Progettato ed adottare il regolatore di moto del U.S.A Parker insieme al sistema di servo di Yaskawa ed all'invertitore, SpA di Siemens per assicurare funzionamento di macchina a velocità e ad accuratezza massime come stabilità premio correre e di prestazione.
4. SISTEMA DI POSIZIONAMENTO & RULLO DELLA COLLA
Cellula fotoelettrica insieme al sistema del modulo di Parker Dynamic e di servo di Yaskawa assicurare l'accuratezza dell'orientamento di carta alta e bassa. Rullo della colla di acciaio inossidabile con anilox fine che frantuma per garantire anche il rivestimento della colla anche alla quantità della colla di minuto.
5. Sistema di trasmissione
Cinghia sincrona dei portoni insieme a SKF che sopporta come la trasmissione principale è adottata per assicurare la stabilità. Entrambi i rulli di pressione, rullo d'inumidimento e valore della colla possono essere facilmente regolato dalla maniglia con il codificatore meccanico.
