Alta velocità intelligente della macchina della laminazione e e di B flauto automatica

Strato superiore per basare il laminatore di Litho della flauto del cartone ondulato di alta velocità dello strato

1. Descrizione di prodotto

1,1 funzione:

La carta può essere laminata con cartone per aumentare la forza e lo spessore del materiale o degli effetti speciali. Dopo tagliare, può essere usata per l'imballaggio le scatole, i tabelloni per le affissioni e degli altri scopi.

1,2 struttura:

Alimentatore carta di A. Upper: Può inviare le pile di carta 120-800gsm da sopra.

Alimentazione di B. Bottom: Può inviare a 0.5~10mm il cartone da sotto.

Meccanismo di C. Gluing: L'acqua incollata può applicarsi alla carta alimentata.

L'organizzazione di D. Regulatory - misura le due carte secondo le tolleranze stabilite.

E. Pressurizing Conveyor… Preme la carta allegata e la trasporta alla sezione della consegna.

1,3 principi:

La carta superiore è spedita dall'alimentatore carta superiore ed è inviata al rivelatore di inizio del meccanismo di posizionamento per rilevazione. Poi la carta inferiore è spedita; dopo la carta inferiore è ricoperto di colla sulla ruota della colla, la carta superiore e la carta inferiore si trasportano rispettivamente ai rivelatori sincroni di carta da entrambi i lati, dopo la rilevazione, il regolatore calcola il valore di errore della carta e della carta inferiore ed il servo dispositivo della compensazione da entrambi i lati della carta compensa la carta ad una posizione predeterminata l'impionbatura e poi pressurizza il trasporto. La macchina preme la carta e la trasporta alla macchina della consegna per raccogliere il prodotto finito.

1,4 materiali applicabili:

Carta della pasta --- 180 ~ 800g/m carta sottile, cartone.

Carta inferiore---cartone di 0.5~10m/m, cartone a un solo lato, carta ondulata a più strati, bordo della perla, bordo del favo, bordo della schiuma di stirolo.

Colla - resina, ecc., pH fra 6 ~ 8, possono applicarsi alla colla.

Parametri:

Caratteristiche strutturali:

◆Adottando il sistema di controllo principale della trasmissione del mondo, soltanto bisogno alla automatico-sintonizzazione del sistema di formato carta dell'input.

◆Montaggio ad alta velocità automatizzato, fino a 12.000 pezzi all'ora.

◆testa Chuanliu tipa della dotazione d'aria, con quattro insiemi degli ugelli di andata e quattro insiemi degli ugelli di aspirazione.

◆Il blocchetto di Feida adotta il cartone basso della pila, che può misura la carta al pallet e può installare l'pre-impilatore pista-assistito

◆Usi le diversità delle cellule fotoelettriche per conoscere la posizione di avanzamento della linea inferiore e faccia il servomotore da entrambi i lati della carta del fronte per girare indipendente per compensare l'allineamento della carta superiore e più bassa, che è accurato e regolare.

◆Il sistema di controllo elettronico a pieno rendimento, facendo uso dell'esposizione di modello di programma dello SpA e dell'interfaccia uomo/macchina, può individuare automaticamente le condizioni di gestione e le annotazioni del lavoro.

◆Il sistema automatico del riempimento della colla può compensare automaticamente la colla persa e cooperare con il riciclaggio della colla.

Max.speed: 12000sheet/hour

INTRODUZIONE DEL RAMO:

1. ALIMENTAZIONE DI CARTA INFERIORE


Sistema di controllo elettrico importato uso del servomotore, con aspirazione del Giappone NITTA
cinghia per fare l'invertitore di potenza d'aspirazione e cinghia pulita dal rullo dell'acqua; Brevettato
la tecnologia da assicurarsi ondula ed il cartone esce uniformemente e l'operazione semplice.


2. MECCANISMO SUPERIORE DI ALIMENTAZIONE DELLA FOGLIO

Sia l'ugello di sollevamento che d'alimentazione di carta di feedr dedicato automatico ad alta velocità può essere liberamente regolato da adattarsi sia a carta sottile che spessa. Insieme alla pompa di Becker. Assicuri velocemente ed uniformemente il funzionamento di carta d'alimentazione superiore.


3. SISTEMA ELETTRICO

Progettato nell'accordo con il requisito europeo del CE, assicuri la stabilità della macchina, l'alta efficienza ed il guasto basso. Facendo uso dell'interfaccia uomo-macchina e combinazione dello SpA, visualizzi tutte le informazioni, quali avvertimento, errore per individuare, guasti e velocità di funzionamento, ecc sullo schermo con un'occhiata.


4. PARTE DI PRE-STACK

il sistema del Pre-mucchio con la funzione prestabilita può essere messo come formato carta tramite il touch screen ed essere orientato automaticamente per ridurre efficientemente il tempo installato.



5. TRASMISSIONE

Cinghia sincrona dei portoni insieme a SKF che sopporta come la trasmissione principale è adottata per assicurare la stabilità. Entrambi i rulli di pressione, rullo d'inumidimento e valore della colla possono essere facilmente regolato dalla maniglia con il codificatore meccanico.

sistema di posizionamento 6.Left-right




7. SISTEMA DI POSIZIONAMENTO & RULLO DELLA COLLA


L'uso delle diversità del sensore fotoelettrico in basso riveste la posizione relativa,
strati della cima di controllo da entrambi i lati del servomotore per fare azione indipendente della compensazione, di modo che posizionamento accurato della carta superiore e della carta inferiore.
Rullo di acciaio inossidabile, mai ruggine, dopo stretto la molatura,
ha garantito la colla di quantità minima ricoperta uniformemente.
Giù il rullo sia pulito dal rullo dell'acqua.


8. SISTEMA DI ESERCIZIO DEL TOUCH SCREEN


Adotta il controllo centralizzato del touch screen, realizza il dialogo uomo macchina con l'interfaccia uomo-macchina ad alta definizione e realizza il monitoraggio dinamico in tempo reale dell'operazione e dell'errore, rendente la più conveniente regolare ed effettuare un analisi guasti di



9. SISTEMA D'ALIMENTAZIONE DEL BORDO DI ATTACCO (OPTIONOL)


Questo sistema è per opzione, più adatto a grandi e strati inferiori spessi.


10. SERVO ALIMENTATORE DI SHAFTLESS (FACOLTATIVO)


Questo sistema è per opzione, più adatto a strati superiori di dimensione lunga.

11. GRANDE SISTEMA DI ASPIRAZIONE PER CARTA INFERIORE (FACOLTATIVA)


Questo sistema è per opzione, se i vostri prodotti con cartone, cartone ondulato e 3 o 5 strati. potete scegliere questo sistema.


12. SISTEMA DI LUBRIFICAZIONE AUTOMATICO (FACOLTATIVO)


Lubrifichi regolarmente il cuscinetto per prolungare il tempo di impiego del cuscinetto


13. VIDEO CONTROLLO (FACOLTATIVO)


Questa opzione può controllare la macchina che corre, bisogno dell'operatore che cammina frequentemente intorno alla macchina.

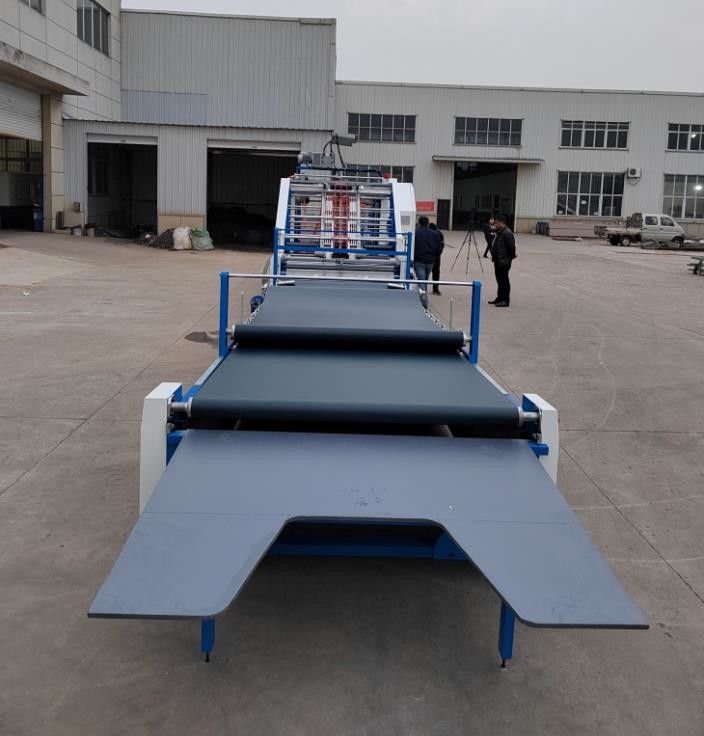

Immagine della macchina
