Macchina di laminazione del contenitore di flauto della carta del cartone ondulato del montaggio automatica

Macchina di laminazione del contenitore di flauto della carta del cartone ondulato del montaggio automatica
Flute Corrugated Box Paper Mounting Cardboard Laminating Machine Automatic
Macchina di laminazione del contenitore di flauto della carta del cartone ondulato del montaggio automatica Macchina di laminazione del contenitore di flauto della carta del cartone ondulato del montaggio automatica Macchina di laminazione del contenitore di flauto della carta del cartone ondulato del montaggio automatica

Grande immagine :  Macchina di laminazione del contenitore di flauto della carta del cartone ondulato del montaggio automatica

Dettagli:
Luogo di origine: L'Anhui
Marca: Innovo Bochen
Certificazione: CE
Numero di modello: ZGFM-1450/1650
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1 insieme
Prezzo: 46000-62000USD
Imballaggi particolari: Borsa di vuoto
Tempi di consegna: 15-30 giorni
Capacità di alimentazione: 30 insiemi al mese

Macchina di laminazione del contenitore di flauto della carta del cartone ondulato del montaggio automatica

descrizione
Nome di porto di caricamento: Shanghai o altri Imballaggi particolari: Pallet del ferro al contenitore
Tempi di produzione: 20-25 giorni lavorativi Video ispezione: Possibile
Relazione sull'esperimento del macchinario: Non possibile Velocità di produzione: 150-160meters/min
Evidenziare:

Macchina di laminazione di montaggio di carta del cartone

,

Macchina di laminazione del cartone automatico

,

laminatore del cartone di 1650mm

Automatico scanali nella carta ondulata della scatola che monta la macchina di laminazione del cartone



1. Descrizione di prodotto



1,1 funzione:

La carta può essere laminata con cartone per aumentare la forza e lo spessore del materiale o degli effetti speciali. Dopo tagliare, può essere usata per l'imballaggio le scatole, i tabelloni per le affissioni e degli altri scopi.



1,2 struttura:

Alimentatore carta di A. Upper: Può inviare le pile di carta 120-800gsm da sopra.

Alimentazione di B. Bottom: Può inviare a 0.5~10mm il cartone da sotto.

Meccanismo di C. Gluing: L'acqua incollata può applicarsi alla carta alimentata.

L'organizzazione di D. Regulatory - misura le due carte secondo le tolleranze stabilite.

E. Pressurizing Conveyor… Preme la carta allegata e la trasporta alla sezione della consegna.



1,3 principi:

La carta superiore è spedita dall'alimentatore carta superiore ed è inviata al rivelatore di inizio del meccanismo di posizionamento per rilevazione. Poi la carta inferiore è spedita; dopo la carta inferiore è ricoperto di colla sulla ruota della colla, la carta superiore e la carta inferiore si trasportano rispettivamente ai rivelatori sincroni di carta da entrambi i lati, dopo la rilevazione, il regolatore calcola il valore di errore della carta e della carta inferiore ed il servo dispositivo della compensazione da entrambi i lati della carta compensa la carta ad una posizione predeterminata l'impionbatura e poi pressurizza il trasporto. La macchina preme la carta e la trasporta alla macchina della consegna per raccogliere il prodotto finito.



1,4 materiali applicabili:

Carta della pasta --- 180 ~ 800g/m carta sottile, cartone.

Carta inferiore---cartone di 0.5~10m/m, cartone a un solo lato, carta ondulata a più strati, bordo della perla, bordo del favo, bordo della schiuma di stirolo.

Colla - resina, ecc., pH fra 6 ~ 8, possono applicarsi alla colla.



Parametri:



Modello ZGFM1450 ZGFM1650 ZGFM1900 ZGFM-2200
Dimensione massima 1500*15000mm 1700*1700mm 1900*1900mm 2200*2100mm
Dimensione minima 360*380mm 380*400mm 450*450mm 500*500mm
Carta superiore 120-800g 120-800g 120-800g 120-800g
Carta inferiore 300gsm-10mm
Cartone ondulato e cartone
300gsm-10mm
Cartone ondulato e cartone
300gsm-10mm
Cartone ondulato e cartone
300gsm-10mm
Cartone ondulato e cartone
Velocità massima 150m/min 150m/min 150m/min 150m/min
Potere 22kw 25kw 27KW 30KW
Accuratezza del bastone ±1.0mm ±1.0mm ±1.0mm ±1.0mm





Caratteristiche strutturali:

Adottando il sistema di controllo principale della trasmissione del mondo, soltanto bisogno alla automatico-sintonizzazione del sistema di formato carta dell'input.



◆Montaggio ad alta velocità automatizzato, fino a 12.000 pezzi all'ora.



◆testa Chuanliu tipa della dotazione d'aria, con quattro insiemi degli ugelli di andata e quattro insiemi degli ugelli di aspirazione.



◆Il blocchetto di Feida adotta il cartone basso della pila, che può misura la carta al pallet e può installare l'pre-impilatore pista-assistito



◆Usi le diversità delle cellule fotoelettriche per conoscere la posizione di avanzamento della linea inferiore e faccia il servomotore da entrambi i lati della carta del fronte per girare indipendente per compensare l'allineamento della carta superiore e più bassa, che è accurato e regolare.



◆Il sistema di controllo elettronico a pieno rendimento, facendo uso dell'esposizione di modello di programma dello SpA e dell'interfaccia uomo/macchina, può individuare automaticamente le condizioni di gestione e le annotazioni del lavoro.



◆Il sistema automatico del riempimento della colla può compensare automaticamente la colla persa e cooperare con il riciclaggio della colla.



Max.speed: 12000sheet/hour







INTRODUZIONE DEL RAMO:


1. ALIMENTAZIONE DI CARTA INFERIORE

Macchina di laminazione del contenitore di flauto della carta del cartone ondulato del montaggio automatica 0
Sistema di controllo elettrico importato uso del servomotore, con aspirazione del Giappone NITTA
cinghia per fare l'invertitore di potenza d'aspirazione e cinghia pulita dal rullo dell'acqua; Brevettato
la tecnologia da assicurarsi ondula ed il cartone esce uniformemente e l'operazione semplice.


2. MECCANISMO SUPERIORE DI ALIMENTAZIONE DELLA FOGLIO
Macchina di laminazione del contenitore di flauto della carta del cartone ondulato del montaggio automatica 1Macchina di laminazione del contenitore di flauto della carta del cartone ondulato del montaggio automatica 2
Sia l'ugello di sollevamento che d'alimentazione di carta di feedr dedicato automatico ad alta velocità può essere liberamente regolato da adattarsi sia a carta sottile che spessa. Insieme alla pompa di Becker. Assicuri velocemente ed uniformemente il funzionamento di carta d'alimentazione superiore.


3. SISTEMA ELETTRICO
Macchina di laminazione del contenitore di flauto della carta del cartone ondulato del montaggio automatica 3
Progettato nell'accordo con il requisito europeo del CE, assicuri la stabilità della macchina, l'alta efficienza ed il guasto basso. Facendo uso dell'interfaccia uomo-macchina e combinazione dello SpA, visualizzi tutte le informazioni, quali avvertimento, errore per individuare, guasti e velocità di funzionamento, ecc sullo schermo con un'occhiata.


4. PARTE DI PRE-STACK
Macchina di laminazione del contenitore di flauto della carta del cartone ondulato del montaggio automatica 4
il sistema del Pre-mucchio con la funzione prestabilita può essere messo come formato carta tramite il touch screen ed essere orientato automaticamente per ridurre efficientemente il tempo installato.



5. TRASMISSIONE
Macchina di laminazione del contenitore di flauto della carta del cartone ondulato del montaggio automatica 5Macchina di laminazione del contenitore di flauto della carta del cartone ondulato del montaggio automatica 6
Cinghia sincrona dei portoni insieme a SKF che sopporta come la trasmissione principale è adottata per assicurare la stabilità. Entrambi i rulli di pressione, rullo d'inumidimento e valore della colla possono essere facilmente regolato dalla maniglia con il codificatore meccanico.

sistema di posizionamento 6.Left-right
Macchina di laminazione del contenitore di flauto della carta del cartone ondulato del montaggio automatica 7



7. SISTEMA DI POSIZIONAMENTO & RULLO DELLA COLLA
Macchina di laminazione del contenitore di flauto della carta del cartone ondulato del montaggio automatica 8

L'uso delle diversità del sensore fotoelettrico in basso riveste la posizione relativa,
strati della cima di controllo da entrambi i lati del servomotore per fare azione indipendente della compensazione, di modo che posizionamento accurato della carta superiore e della carta inferiore.
Rullo di acciaio inossidabile, mai ruggine, dopo stretto la molatura,
ha garantito la colla di quantità minima ricoperta uniformemente.
Giù il rullo sia pulito dal rullo dell'acqua.


8. SISTEMA DI ESERCIZIO DEL TOUCH SCREEN
Macchina di laminazione del contenitore di flauto della carta del cartone ondulato del montaggio automatica 9

Adotta il controllo centralizzato del touch screen, realizza il dialogo uomo macchina con l'interfaccia uomo-macchina ad alta definizione e realizza il monitoraggio dinamico in tempo reale dell'operazione e dell'errore, rendente la più conveniente regolare ed effettuare un analisi guasti di



9. SISTEMA D'ALIMENTAZIONE DEL BORDO DI ATTACCO (OPTIONOL)
Macchina di laminazione del contenitore di flauto della carta del cartone ondulato del montaggio automatica 10

Questo sistema è per opzione, più adatto a grandi e strati inferiori spessi.


10. SERVO ALIMENTATORE DI SHAFTLESS (FACOLTATIVO)
Macchina di laminazione del contenitore di flauto della carta del cartone ondulato del montaggio automatica 11

Questo sistema è per opzione, più adatto a strati superiori di dimensione lunga.

11. GRANDE SISTEMA DI ASPIRAZIONE PER CARTA INFERIORE (FACOLTATIVA)
Macchina di laminazione del contenitore di flauto della carta del cartone ondulato del montaggio automatica 12Macchina di laminazione del contenitore di flauto della carta del cartone ondulato del montaggio automatica 13

Questo sistema è per opzione, se i vostri prodotti con cartone, cartone ondulato e 3 o 5 strati. potete scegliere questo sistema.


12. SISTEMA DI LUBRIFICAZIONE AUTOMATICO (FACOLTATIVO)
  Macchina di laminazione del contenitore di flauto della carta del cartone ondulato del montaggio automatica 14

Lubrifichi regolarmente il cuscinetto per prolungare il tempo di impiego del cuscinetto


13. VIDEO CONTROLLO (FACOLTATIVO)
Macchina di laminazione del contenitore di flauto della carta del cartone ondulato del montaggio automatica 15

Questa opzione può controllare la macchina che corre, bisogno dell'operatore che cammina frequentemente intorno alla macchina.

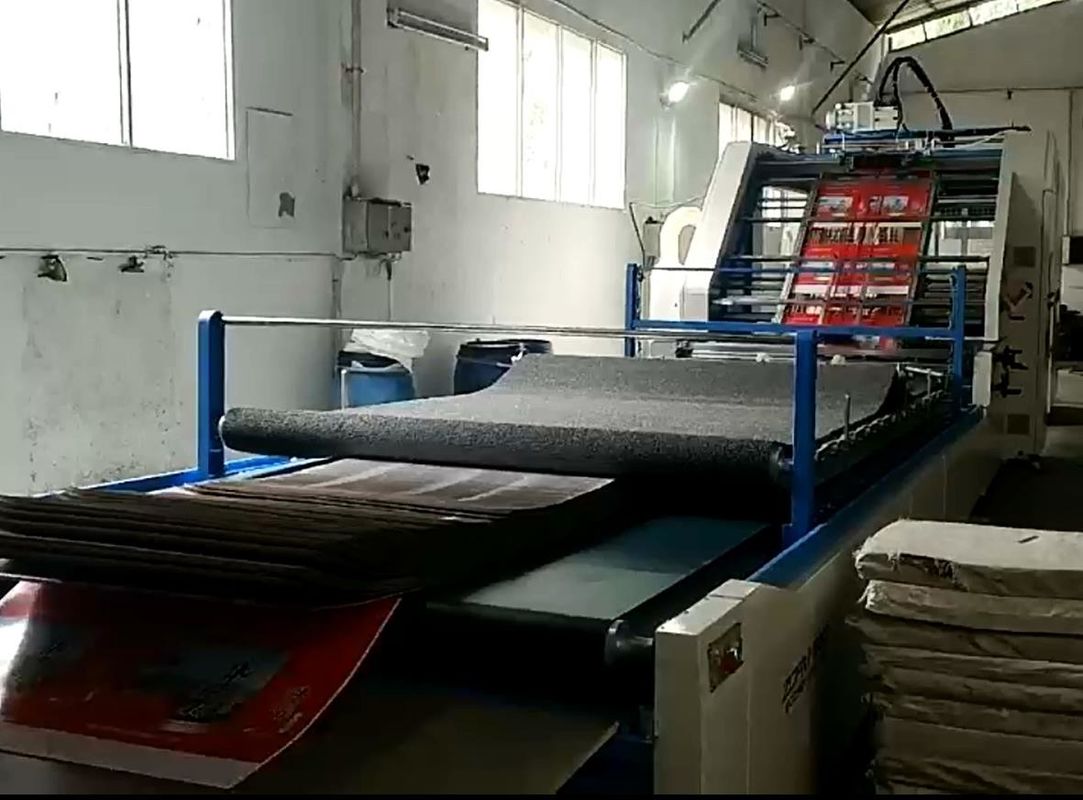

Immagine della macchina


Macchina di laminazione del contenitore di flauto della carta del cartone ondulato del montaggio automatica 16
