Dettagli:
|
| Carta massima: | 1500*1500mm, 1700*1700mm, 1900*1900mm | Carta minima: | 360*380mm, 360*400mm |
|---|---|---|---|
| Potere della torre: | 22KW/24KW | Voltaggio: | 380V o su misura |
| dimensione della macchina: | 16000*2300*2520 mm | Garanzia: | 1 anno |
| Punti chiave di vendita: | Ad alta velocità & automatico | Peso della macchina: | 10000KG-12000KG |
| Evidenziare: | macchina di laminazione automatica a flauto a servo,5 Ply Automatic Flute Laminating Machine,laminatore a flauto ondulato a 5 strati |
||

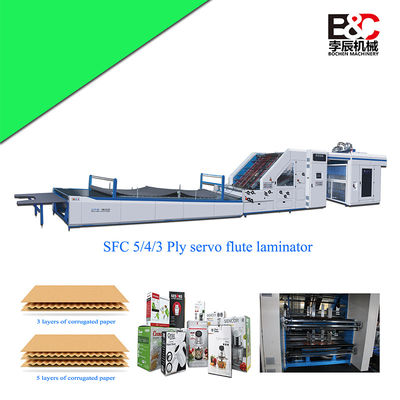

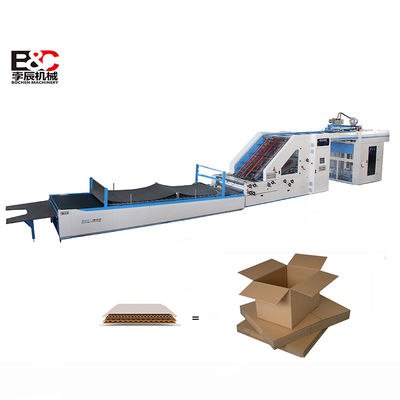

SFC 1500 Macchina laminatrice ad alta velocità a flauto
Caratteristiche di prestazione
1Questa macchina è in grado di laminare una combinazione di due pannelli ondulati e qualsiasi tipo di foglio superiore insieme.
2Tipo di laminazione: cartone ondulato + cartone ondulato + cartone ondulato, cartone ondulato + cartone, cartone + cartone, cartone + cartone grigio + cartone, ecc.
3.Rilevamento automatico della carta superiore e inferiore, tecnologia di correzione servo automatica.
4La parte inferiore di alimentazione della carta utilizza un sistema di controllo servomotore importato, con cintura di aspirazione NITTA del Giappone e insieme con un sistema di alimentazione del bordo.
5.Il scaffale multifunzionale della carta inferiore è adatto per la carta ondulata curva.
6.Grande rotolo di colla in acciaio inossidabile (± 160 mm) con fine triturazione anilox per garantire un rivestimento uniforme della colla anche a quantità minima di colla.
7La piattaforma di sollevamento a doppio uso, possiamo usare la struttura pre-stacker per spingere la pila di carta nella piattaforma.
8- materiali speciali in polietilene sulla superficie del rullo di rivestimento e del rullo a pressione, la colla viene automaticamente scaricata, liberamente scrubbata.
9Utilizzare un sistema di colla circolante per ridurre la perdita di colla e stabilizzare l'effetto di adesione della colla.
10. One-click regolazione dell'intera macchina (solo inserire la dimensione della carta).
Parametro
| Modello | SFC1500 | SFC1700 | SFC1900 | SFC2200 |
| Carta massima | 1500*1500 mm | 1700*1700 mm | 1900*1900 mm | 2200*2200 mm |
| Carta minima | 360*380 mm | 360*400 mm | 500*500 mm | 500*500 mm |
| Spessore della lastra superiore | 150-800 g/m2 | 150-800 g/m2 | 150-800 g/m2 | 150-800 g/m2 |
| Spessore del foglio inferiore | spessore della carta ≤ 10 mm | spessore della carta ≤ 10 mm | spessore della carta ≤ 10 mm | spessore della carta ≤ 10 mm |
| Velocità di lavoro | 160 m/min | 160 m/min | 160 m/min | 160 m/min |
| Accuratezza | ± 0,8 mm | ± 0,8 mm | ± 0,8 mm | ± 0,8 mm |
| Potenza totale | 22 kW | 22 kW | 24 kW | 24 kW |
| Dimensione | 16000*2300*2520 mm | 16200*2500*2520 mm | 16500*2748*2520 mm | 16900*2960*2520 mm |
| Peso | 10000 kg | 10500 kg | 11000 kg | 12000 kg |
1.Alimentazione del foglio di fondo
Una parte di alimentazione inferiore utilizza un sistema di controllo elettrico servomotore importato, con cintura di aspirazione NITTA del Giappone per garantire una potenza di aspirazione stabile e regolare.Un'altra parte di alimentazione inferiore adotta l'alimentazione a bordo piombo, le ruote utilizzano cuscinetti unidirezionali (riducono l'usura delle ruote di gomma).
2. meccanismo di alimentazione della lamina superiore
Equipaggiato con alimentatore ad alta velocità, e insieme con la pompa a vuoto Becker.Sia il sollevamento del foglio che il prosciugatore possono essere regolati liberamente per assicurare che sia spesso o sottile
la carta può essere consegnata rapidamente e senza intoppi.
3. SISTEMA ELETTRICO
Utilizzando l'interfaccia uomo-macchina e la combinazione PLC, visualizzare tutte le informazioni sullo schermo.
4. PARTE PRECONTANTE
La larghezza del pre-stacker è controllata dal motore, la dimensione della carta è posizionata automaticamente.La piattaforma di sollevamento a doppio usoPossiamo anche spingere la pila di carta direttamente nella piattaforma.E la piattaforma può essere regolato attorno alla situazione reale della pila di carta.
5. SISTEMA DI POSIZIONAMENTO E ROLLER DI ADesivo
Equipaggiato con sensori e servomotore, controlla i fogli superiori per eseguire un'azione di compensazione indipendente per garantire un'elevata precisione.La progettazione del grande rullo anilox in acciaio inossidabile (160 mm di diametro) è stabile e ad alta efficienza, rivestire uniformemente e risparmiare volume di colla.
Utilizzare un sistema di colla circolante per ridurre la perdita di colla e stabilizzare l'effetto di adesione della colla.
6Sistema di lubrificazione automatico
Lubrificare regolarmente il cuscinetto per prolungare la vita utile del cuscinetto e risparmiare sui costi.
