Dettagli:
|
| Prodotti: | Tavola a 3 strati | Laminato: | cartone ondulato + foglio |
|---|---|---|---|
| Marchio: | Innovo B&C | Precisione: | 0.8 mm |
| Video: | Fornito | ||
| Evidenziare: | macchina automatica del laminatore della flauto di 1700mm,Macchine laminatrici automatiche a flauto a 3 strati,Laminatore ondulato della flauto del contenitore di cartone |
||

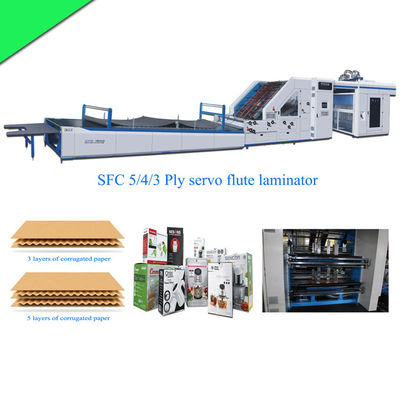

Macchina per la fabbricazione di scatole di cartone SFC1700 Macchina laminatrice automatica a flauto per scatole di cartone ondulate
1. Caratteristiche di prestazione
1Questa macchina è in grado di laminare insieme una combinazione di due pannelli ondulati e qualsiasi tipo di foglio superiore..
2Tipo di laminazione: corrugato + corrugato + cartone, corrugato + corrugato, corrugato + cartone, cartone + cartone, cartone + cartone grigio + cartone, ecc.
3. rilevamento automatico della carta superiore e inferiore, tecnologia di correzione servo automatica.
4La parte inferiore di alimentazione della carta utilizza un sistema di controllo servomotore importato, con cintura di aspirazione NITTA del Giappone e insieme al sistema di alimentazione del bordo di piombo.
5. Il rack multifunzionale della carta di fondo sono adatti per curvo corrugato.
6- grande rotolo di colla in acciaio inossidabile (160 mm) con fine triturazione in anilox per garantire un rivestimento uniforme della colla anche con quantità minima di colla.
7La piattaforma di sollevamento a doppio uso, possiamo usare la struttura pre-stacker per spingere la pila di carta nella piattaforma.
8. materiali speciali in polietilene sulla superficie del rullo di rivestimento e del rullo a pressione, la colla viene automaticamente scaricata, senza scrubbing.
9Utilizzare un sistema di colla circolante per ridurre la perdita di colla e stabilizzare l'effetto di adesione della colla.
10. One-click regolazione dell'intera macchina (solo inserire la dimensione della carta).
11- Video monitoraggio.
2. Parametri:
| Modello | SFC1500 | SFC1700 | SFC1900 | SFC2200 |
| Dimensione massima | 1500*1500 mm | 1700*1700 mm | 1900*1900 mm | 2200*2200 mm |
| Dimensione minima | 360*380 mm | 360*400 mm | 500*500 mm | 500*500 mm |
| Spessore della lastra superiore | 120-800 g/m2 | |||
| Spessore del foglio inferiore | ≤ 10 mm | |||
| Velocità di lavoro | 160 m/min | |||
| Potenza | 22 kW | 22 kW | 24 kW | 24 kW |
| Precisione del bastone | ± 0,8 mm | |||
3. INTRODUZIONE:
1. Alimentazione con carta di fondo
Le due parti di alimentazione inferiore adottano alimentazione a bordo piombo, le ruote utilizzano cuscinetti unidirezionali (riducono l'usura delle ruote di gomma).e G ondulato non si deforma.
Due set di sistema di alimentazione a bordo di piombo, l'aspirazione è maggiore, la stabilità è maggiore e il costo di utilizzo è inferiore.
2. SISTEMA ELETTRICO
Utilizzando l'interfaccia uomo-macchina e la combinazione PLC, visualizzare tutte le informazioni sullo schermo.
La macchina ha 7-9 servomotori, utilizza Siemens PLC e inverter di frequenza.
Utilizzano principalmente cuscinetti SKF e NSK.
3. Trasmissione
Equipaggiato con sensori e servomotore, controlla i fogli superiori per eseguire un'azione di compensazione indipendente per garantire un'elevata precisione.La progettazione del grande rullo anilox in acciaio inossidabile (160 mm di diametro) è stabile e ad alta efficienza, rivestire uniformemente e risparmiare volume di colla.
Utilizzare un sistema di colla circolante per ridurre la perdita di colla e stabilizzare l'effetto di adesione della colla.
7. ROLLER ANILOX e ROLLER DI PRESSIONE
Il diametro del rullo di anilox è di 160 mm. Nel caso di corse ad alta velocità, la velocità del rullo è ancora molto lenta e non scuote la colla.
Il diametro del rullo a pressione è di 150 mm, materiali speciali sulla superficie, non attaccare la colla, libero di pulire.
