Dettagli:
|
| Dimensione massima del foglio: | 1500X1500mm | Dimensione minima: | 450X450mm |
|---|---|---|---|
| Velocità di progettazione: | 150 m/min | Precisione di montaggio: | ±1.5mm |
| Carta superiore: | 120-800g | Spessore di carta inferiore: | ≤10mm (cartone ondulato di A-F) |
| Evidenziare: | Cina esportatore di macchine di laminazione automatiche a flauto,Cina esportatore di laminatori automatici a flauto,prezzo della macchina laminatrice a flauto cinese |
||

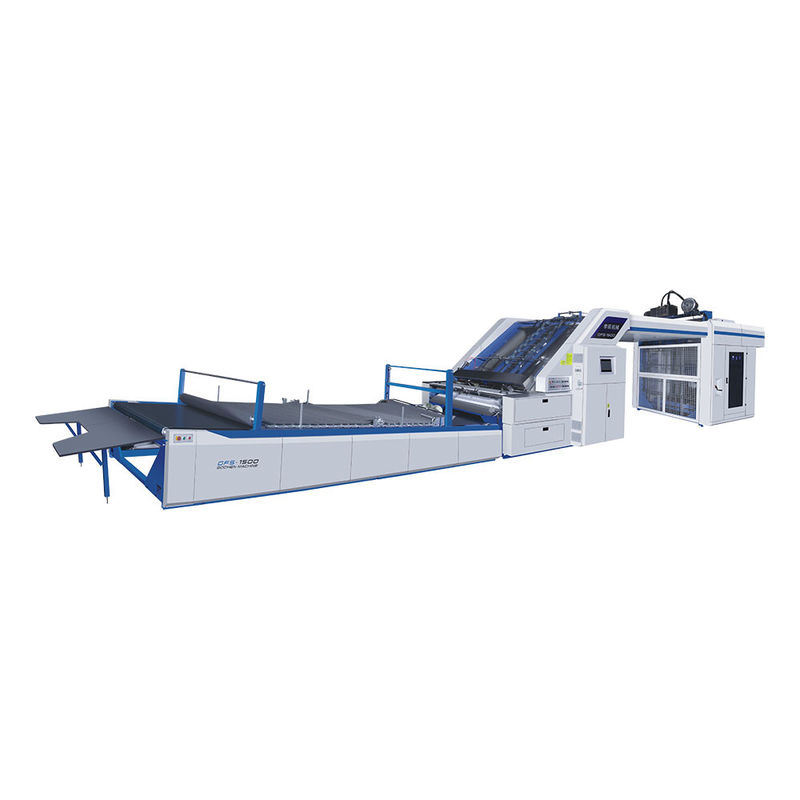

GFS1500A Macchina laminatrice automatica a flauto
Caratteristiche di prestazione
Funzione:
La carta può essere stratificata con cartone per aumentare la resistenza e lo spessore del materiale o effetti speciali.cartelloni pubblicitari e altri scopi.
Principi:
La carta superiore viene spedita dall'alimentatore di carta superiore e inviata al rilevatore di avvio del meccanismo di posizionamento per il rilevamento.dopo che la carta inferiore è rivestita di colla sulla ruota della colla, la carta superiore e la carta inferiore vengono rispettivamente trasportate ai rilevatori sincroni su entrambi i lati della carta, dopo il rilevamento,il controllore calcola il valore di errore della carta e della carta di fondo, e il servocompensatore su entrambi i lati della carta compensa la carta in una posizione predeterminata per lo splicing e quindi pressionizza il trasportatore.La macchina preme la carta e la trasporta alla macchina di consegna per raccogliere il prodotto finito.
Materiali applicabili:
Carta superiore --- carta da 120 a 800 g/m
Carta di fondo --- ≤ 10 mm ABCDEF cartone ondulato ≥ 300 gm
Colla - Colla di amido di mais, colla bianca ecc., valore di pH compreso tra 6 e 8
● Laminati di cartone con cartone ondulato o laminati di cartone con cartone.
● rilevamento automatico della carta superiore e inferiore, tecnologia di servocorrezione automatica.
● La parte inferiore di alimentazione della carta utilizza un sistema di controllo servomotore, con cintura di aspirazione NITTA del Giappone e un grande soffiatore d'aria per garantire un'alimentazione regolare di 2pli, 3pli, 4pli, 5pli e cartone.
● Adotta un sistema servomotore che permette di regolare automaticamente il volume della colla e la pressione dei rulli.
● Il rack multifunzionale della carta di fondo è adatto per la carta ondulata curva.
● Rulli di colla in acciaio inossidabile con fine macinatura di anilox per garantire un rivestimento uniforme della colla anche a quantità minima di colla. Rulli di anilox di diametro 160 mm possono garantire la stabilità quando la macchina ad alta velocità.
● Due serie di rulli a pressione di pulizia libera (diametro 150 mm) non hanno paura di immergere la colla e ridurre il carico di lavoro.
● Utilizzare un sistema di colla circolante per ridurre la perdita di colla e stabilizzare l'effetto di adesione della colla.
● regolazione dell'intera macchina con un solo clic (basta inserire la dimensione della carta).
Classificazione::
| Modello | GFS1500A | GFS1700A | GFS1900A |
| Dimensione massima | 1500*1500 mm | 1700*1700 mm | 1900*1900 mm |
| Dimensione minima | 450*450 mm | 450*450 mm | 450*450 mm |
| Carta superiore | 120-800 g | 120-800 g | 120-800 g |
| Carta di fondo | ≤ 10 mm di cartone ondulato ABCDEF ≥ 300 g di cartone | ≤ 10 mm di cartone ondulato ABCDEF ≥ 300 g di cartone | ≤ 10 mm di cartone ondulato ABCDEF ≥ 300 g di cartone |
| Velocità massima | 150 m/min | 150 m/min | 150 m/min |
| Potenza | 22 kW | 25 kW | 27 kW |
| Precisione del bastone | ± 1,5 mm | ± 1,5 mm | ± 1,5 mm |
INTRODUZIONE:
1. Alimentazione con carta di fondo
Utilizzare un sistema di controllo servomotore, con cintura di aspirazione NITTA del Giappone e un grande soffiatore d'aria per garantire un'alimentazione fluida di 2pli, 3pli, 4pli, 5pli e cartone.La valvola di separazione dell'aria del ventilatore è controllata da un servomotoreQuando si controlla il volume d'aria, è più preciso garantire la stabilità e la levigatezza della lamina.
2. meccanismo di alimentazione della lamina superiore
Equipaggiare con alimentatore ad alta velocità, e insieme con la pompa a vuoto Becker.Sia il sollevamento del foglio che l'inoltro possono essere regolati liberamente per garantire che sia la carta spessa o sottile che possa essere consegnata rapidamente e senza intoppi.
3. SISTEMA ELETTRICO
Utilizzando l'interfaccia uomo-macchina e la combinazione PLC, visualizzare tutte le informazioni sullo schermo.
4. PARTE PRECONTANTE
La larghezza del pre-stacker è controllata dal motore, la dimensione della carta è posizionata automaticamente.La piattaforma di sollevamento a doppio usoPossiamo anche spingere la pila di carta direttamente nella piattaforma.E la piattaforma può essere regolato attorno alla situazione reale della pila di carta.
5. SISTEMA DI POSIZIONAMENTO E ROLLER DI ADesivo
La fotocellula e il servosistema Yaskawa garantiscono la precisione dell'orientamento della carta superiore e inferiore.coprire in modo uniforme e risparmiare collaDue serie di rulli a pressione a pulizia libera (150 mm di diametro) non hanno paura di immergere la colla e ridurre il carico di lavoro.
La quantità di rivestimento è controllata da un servomotore, più conveniente e preciso.
