180 m/min Macchina laminatrice ad alta velocità a flauto per la laminazione del cartone

              Macchina laminatrice a flauto ad alta velocità da 180 m/min per laminazione di cartone

1. Descrizione del prodotto

1.1 Funzione:

La carta può essere laminata con cartone per aumentare la resistenza e lo spessore del materiale o effetti speciali. Dopo la fustellatura, può essere utilizzata per scatole da imballaggio, cartelloni pubblicitari e altri scopi.

1.2 Struttura:

A. Alimentatore carta superiore: può inviare dall'alto pile di carta da 120-800 g/m².

B. Alimentazione inferiore: può inviare cartone da 0,5~10 mm dal basso.

C. Meccanismo di incollaggio: l'acqua incollata può essere applicata alla carta inserita.

D. Organizzazione normativa - Adatta i due documenti secondo le tolleranze stabilite.

E. Trasportatore di pressurizzazione... Comprime la carta attaccata e la trasporta alla sezione di consegna.

1.3 Principi:

La carta superiore viene inviata dall'alimentatore carta superiore e inviata al rilevatore di avvio del meccanismo di posizionamento per il rilevamento. Quindi viene inviata la carta inferiore; dopo che la carta inferiore è stata rivestita di colla sulla ruota della colla, la carta superiore e la carta inferiore vengono rispettivamente trasportate ai rilevatori sincroni della carta su entrambi i lati, dopo il rilevamento, il controller calcola il valore di errore della carta e della carta inferiore e il dispositivo di compensazione servo su entrambi i lati della carta compensa la carta in una posizione predeterminata per l'unione, quindi pressurizza il trasporto. La macchina preme la carta e la trasporta alla macchina di consegna per raccogliere il prodotto finito.

1.4 materiali applicabili:

Carta da incollare --- carta sottile da 180 ~ 800 g/m, cartone.

Carta di fondo: cartone da 0,5~10 m/m, cartone monofacciale, carta ondulata multistrato, cartone perlato, cartone alveolare, pannello di polistirolo.

Colla - resina, ecc., con valore pH compreso tra 6 e 8, può essere applicata alla colla.

Parametri:

Caratteristiche strutturali:

◆ Adottando il sistema di controllo della trasmissione leader al mondo, è necessario solo immettere il sistema di auto-regolazione del formato della carta.

◆ Montaggio computerizzato ad alta velocità, fino a 12.000 pezzi all'ora.

◆ Testa di alimentazione dell'aria tipo Chuanliu, con quattro serie di ugelli anteriori e quattro serie di ugelli di aspirazione.

◆ Feida Block adotta cartone a pila bassa, che può adattare la carta al pallet e può installare un pre-impilatore assistito da binari

◆ Utilizza più serie di fotocellule per conoscere la posizione avanzata della linea inferiore e fai in modo che il servomotore su entrambi i lati della carta frontale ruoti in modo indipendente per compensare l'allineamento superiore e inferiore della carta, il che è preciso e fluido.

◆ Il sistema di controllo elettronico a pieno regime, che utilizza l'interfaccia uomo-macchina e il display del modello di programma PLC, è in grado di rilevare automaticamente le condizioni operative e i registri di lavoro.

◆ Il sistema di rifornimento automatico della colla può compensare automaticamente la colla persa e collaborare al riciclaggio della colla.

Velocità massima: 17000 fogli/ora

INTRODUZIONE ALLA FILIALE:

1. ALIMENTAZIONE DELLA CARTA DAL BASSO


Utilizzare il sistema di controllo elettrico del servomotore importato, con aspirazione NITTA giapponese
cinghia per realizzare l'invertitore di potenza di aspirazione e cinghia pulita dal rullo dell'acqua; Brevettato
tecnologia per garantire che il cartone ondulato e il cartone vengano lavorati senza intoppi e con un funzionamento semplice.


2. MECCANISMO DI ALIMENTAZIONE DEL FOGLIO SUPERIORE

Sia il sollevamento della carta che l'ugello di alimentazione dell'alimentatore dedicato automatico ad alta velocità possono essere regolati liberamente per adattarsi sia alla carta sottile che a quella spessa. Insieme alla pompa Becker. Assicura che la carta di alimentazione superiore scorra velocemente e senza intoppi.


3. IMPIANTO ELETTRICO

Progettato in conformità con i requisiti CE europei, garantisce stabilità della macchina, elevata efficienza e bassi guasti. Utilizzando l'interfaccia uomo-macchina e la combinazione PLC, visualizza tutte le informazioni, come avviso, rilevamento errori, guasti e velocità operativa, ecc. sullo schermo a colpo d'occhio.


4. PARTE PRE-STACK

Il sistema di pre-impilamento con funzione preimpostata può essere impostato come formato carta tramite touch screen e orientato automaticamente per ridurre in modo efficiente i tempi di configurazione.



5. TRASMISSIONE

La cinghia sincronizzata Gates insieme al cuscinetto SKF come trasmissione principale è adottata per garantire stabilità. Sia i rulli di pressione, il rullo di smorzamento e il valore della colla possono essere facilmente regolati tramite maniglia con encoder meccanico.

6.Sistema di posizionamento sinistra-destra




7. SISTEMA DI POSIZIONAMENTO E RULLO DI COLLA


L'uso di più set di sensori fotoelettrici nella posizione relativa dei fogli inferiori,
controllare i fogli superiori su entrambi i lati del servomotore per eseguire un'azione di compensazione indipendente, in modo da ottenere un posizionamento accurato della carta superiore e di quella inferiore.
Rullo in acciaio inossidabile, non arrugginisce mai, dopo una rettifica stretta,
garantita la minima quantità di colla distribuita in modo uniforme.
Il rullo inferiore viene pulito dal rullo ad acqua.


8. SISTEMA OPERATIVO TOUCH SCREEN


Adotta il controllo centralizzato del touch screen, realizza il dialogo uomo-macchina con l'interfaccia uomo-macchina ad alta risoluzione e realizza il monitoraggio dinamico in tempo reale del funzionamento e dei guasti, rendendo più conveniente la regolazione e la risoluzione dei problemi.



9SISTEMA DI ALIMENTAZIONE DEL BORDO ANTERIORE (OPZIONALE)


Questo sistema è opzionale ed è più adatto per fogli di fondo spessi e di grandi dimensioni.


10. SERVO ALIMENTATORE SENZA ALBERO(OPZIONALE)


Questo sistema è opzionale ed è più adatto per fogli superiori di dimensioni lunghe.

11. GRANDE SISTEMA DI ASPIRAZIONE PER CARTA INFERIORE(OPZIONALE)


Questo sistema è opzionale, se i tuoi prodotti sono realizzati in cartone, cartone ondulato e 3 o 5 strati. Puoi scegliere questo sistema.


12SISTEMA DI LUBRIFICAZIONE AUTOMATICA (OPZIONALE)


Lubrificare regolarmente il cuscinetto per prolungarne la durata utile


13. MONITORAGGIO VIDEO (OPZIONALE)


Questa opzione consente di monitorare il funzionamento della macchina, evitando all'operatore di dover camminare frequentemente attorno alla macchina.

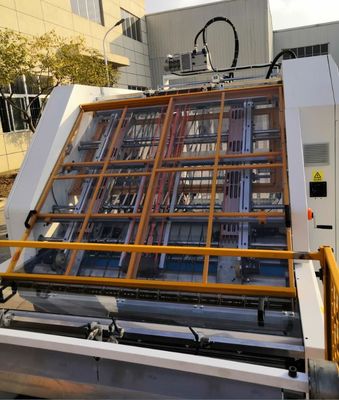

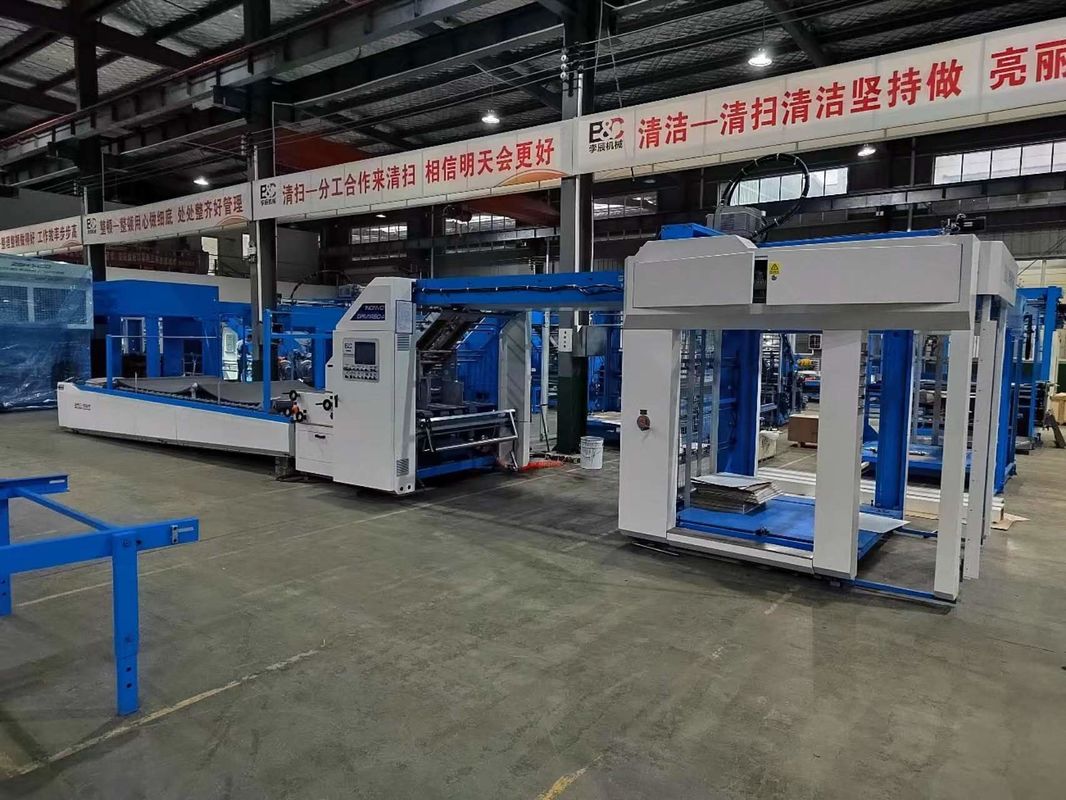

Immagine della macchina
