Alta velocità 5 Ply Servo controllata carta per laminazione di foglio per combinazione corrugato e cartone

Sfc carta ondulata carta da foglio a foglio Servo 5Ly laminatrice 150m/min Alta velocità
Caratteristiche di prestazione

● Questa macchina è in grado di laminare due assi corrugati e qualsiasi tipo di foglio superiore insieme, e può produrre cartoni a due strati (cartone + cartone), 3pli, 4pli, 5pli, 7pli e altri prodotti.

● Tipo di laminazione: ondulato + ondulato + cartone, ondulato + ondulato, ondulato + cartone, cartone + cartone, cartone + cartone grigio + cartone, ecc.

● rilevamento automatico della carta superiore e inferiore, tecnologia di servocorrezione automatica.

● La parte inferiore di alimentazione della carta utilizza un sistema di controllo servomotore importato, con cintura di aspirazione NITTA del Giappone e insieme al sistema di alimentazione del bordo di piombo.


● Il rack multifunzionale della carta di fondo è adatto per la carta ondulata curva.

● Grande rullo di colla in acciaio inossidabile ((160 mm) con fine triturazione in anilox per garantire un rivestimento uniforme della colla anche a quantità minima di colla.

● La piattaforma di sollevamento a doppio uso, possiamo usare la struttura pre-stacker per spingere la pila di carta nella piattaforma.

● Materiali speciali in polietilene sulla superficie del rullo di rivestimento e del rullo a pressione, la colla viene automaticamente scaricata, senza frottamento.

● Utilizzare un sistema di colla circolante per ridurre la perdita di colla e stabilizzare l'effetto di adesione.

● regolazione dell'intera macchina con un solo clic (basta inserire la dimensione della carta).
● Video monitoraggio.

Parametri:




Caratteristiche strutturali
◆ Adottando il sistema di controllo della trasmissione leader al mondo, basta inserire il sistema di regolazione automatica in formato cartaceo.

◆ Fittura computerizzata ad alta velocità, fino a 12.000 pezzi all'ora.

◆ Testa di alimentazione dell'aria di tipo Chuanliu, con quattro serie di ugelli anteriori e quattro serie di ugelli di aspirazione.

◆ Il Feida Block adotta cartone a bassa stacking, che può adattare la carta al pallet, e può installare un pre-stacker assistito da una traccia

◆ Utilizzare più set di occhi elettrici per conoscere la posizione avanzata della linea di fondo,e rendere il servomotore su entrambi i lati della carta faccia a ruotare indipendentemente per compensare l'allineamento carta superiore e inferiore, che è accurato e liscio.

◆ Il sistema di controllo elettronico a funzione completa, che utilizza l'interfaccia uomo-macchina e la schermata del modello del programma PLC, può rilevare automaticamente le condizioni di funzionamento e i registri di lavoro.

◆ Il sistema automatico di ricostituzione della colla può compensare automaticamente la colla smarrita e cooperare con il riciclaggio della colla.



INTRODUZIONE:
1. Alimentazione con carta di fondo


Usa un sistema di alimentazione a doppio filo di piombo, può mantenere il fondo della carta più liscio e può anche alimentare il cartone.


2. meccanismo di alimentazione della lamina superiore

Sia l'ugello di sollevamento della carta che quello di alimentazione dell'alimentatore automatico ad alta velocità possono essere regolati liberamente per adattarsi sia alla carta sottile che a quella spessa.Assicurarsi che la carta di alimentazione superiore funzioni rapidamente e senza intoppi.


3. SISTEMA ELETTRICO

Progettato in conformità ai requisiti CE europei, garantisce la stabilità della macchina, un'elevata efficienza e un basso numero di guasti.come ad esempio un avvertimento, rilevamento degli errori, guasti e velocità di funzionamento, ecc. sullo schermo a colpo d'occhio.


4. PARTE PRECONTANTE

Il sistema di preimpostazione con funzione predefinita può essere impostato come formato carta attraverso lo schermo touch e orientato automaticamente per ridurre in modo efficiente il tempo di impostazione.



5. Trasmissione

Per garantire la stabilità, è stata adottata una cintura sincronica a porte con cuscinetto SKF come trasmissione principale.il valore del rullo ammortizzante e della colla può essere facilmente regolato da un manico con un codificatore meccanico.

6.Sistema di posizionamento sinistra-destra




7. SISTEMA DI POSIZIONAMENTO E ROLLER DI ADesivo


L'uso di più serie di sensori fotoelettrici nella posizione relativa dei fogli inferiori,
controllare i fogli superiori su entrambi i lati del servomotore per eseguire un'azione di compensazione indipendente, in modo che il posizionamento accurato della carta superiore e della carta inferiore.
Roller in acciaio inossidabile, non arrugginisce mai, dopo una ristretta macinazione,
la quantità minima di colla rivestita uniformemente è garantita.
Il rullo inferiore deve essere pulito con un rullo ad acqua.


8. SISTEMA D' OPERAZIONE SUL SCRINO TOCCATIVO


Adotta il controllo centralizzato del touch screen, realizza il dialogo uomo-macchina con l'interfaccia uomo-macchina ad alta risoluzione,e realizza il monitoraggio dinamico in tempo reale del funzionamento e del guasto, rendendo più conveniente regolare e risolvere i problemi



9. SISTEMA DI Alimentazione DEL LIDERANTE ((OPPZIONALE)


Questo sistema è opzionale, più adatto per le lastre di fondo di grandi dimensioni e spesse.


10. Servo alimentatore senza albero(Fatti facoltativi)


Questo sistema è opzionale, più adatto per lenzuola di lunghe dimensioni.

11. Sistema di aspirazione grande per la carta di fondo(Fatti facoltativi)


Questo sistema è opzionale, se i vostri prodotti con cartone, cartone ondulato, e 3 o 5 strati. si può scegliere questo sistema.


12Sistema di lubrificazione automatico (facoltativo)


Lubrificare regolarmente il cuscinetto per prolungare la sua durata di vita


13. VIDEO MONITORING (facoltativo)


Questa opzione consente di monitorare il funzionamento della macchina, l'operatore non ha bisogno di camminare frequentemente sulla macchina.

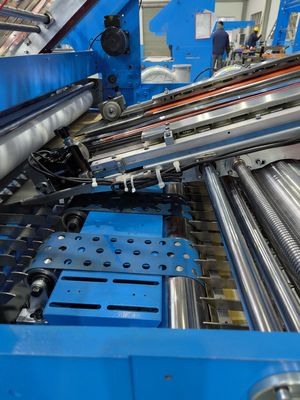

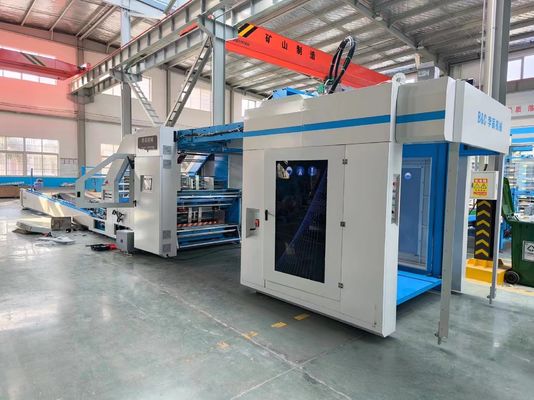

Immagine della macchina
