Dettagli:
|
Modalità di pagamento: | T/T o L/C | Peso della macchina: | 9,5 tonnellate |
---|---|---|---|
Tipo di laminazione: | Cartucce per cartoni o cartoni per corrugatori | Linea velocità massima: | 200 m/min |
Tempo di garanzia: | 24 mesi | Dimensione massima: | 1500*1500 mm e 1700*1700 mm |
Fornitore di energia: | 380V/50Hz | Spessore di carta del fronte: | 100-800gsm ha stampato la carta |
Tipo di Maeketing: | Completamente intelligente | Potenza: | 28 kW |
Applicazione: | Fabbricazione a partire da prodotti della voce 8528 | ||
Evidenziare: | Servo Control Flute Laminator Machine,Tecnologia avanzata Macchina laminatrice a flauto,Macchina ad alta velocità del laminatore della flauto |
Superposizione di alimentazione e controllo servo macchina laminatrice ad alta velocità a flauto per cartone ondulato curvo con tecnologia avanzata
Caratteristiche di prestazione:
● Sistema di alimentazione del bordo del piombo, senza struttura di pressione di alimentazione, non danneggia il cartone ondulato e migliora la resistenza alla pressione del cartone ondulato.
● Adotta il sistema di allineamento del foglio superiore per garantire un'elevata precisione.
● La progettazione digitale consente di regolare automaticamente il volume della colla, di regolare automaticamente l'intervallo del rullo di incollaggio (automaticamente in base allo spessore del foglio inferiore).
● Il design del grande rullo anilox in acciaio inossidabile (160 mm di diametro) è stabile e ad alta efficienza, copre uniformemente e risparmia il volume della colla.
● rilevamento automatico della carta superiore e inferiore, tecnologia di servocorrezione automatica.
● La piattaforma di sollevamento a doppio uso, possiamo utilizzare la struttura pre-stacker per spingere la pila di carta nella piattaforma.
● Il rack multifunzionale della carta di fondo è adatto per la carta ondulata curva.
● Utilizzare un sistema di colla circolante per ridurre la perdita di colla e stabilizzare l'effetto di adesione.
● regolazione dell'intera macchina con un solo clic (basta inserire la dimensione della carta).
● Funzione di memorizzazione degli ordini, con un clic per trasferire l'ordine precedente, conveniente e veloce.
● Video monitoraggio.
Parametri:
Modello | GFS1500 | GFS1700 | GFS1900 | GFS2200 |
Dimensione massima | 1500*15000 mm | 1700*1700 mm | 1900*1900 mm | 2200*2100 mm |
Dimensione minima | 360*380 mm | 380*400 mm | 450*450 mm | 500*500 mm |
Carta superiore | 120-800 g | 120-800 g | 120-800 g | 120-800 g |
Carta di fondo | 300 gm-10 mm Cartucce e cartoni ondulati |
300 gm-10 mm Cartucce e cartoni ondulati |
300 gm-10 mm Cartucce e cartoni ondulati |
300 gm-10 mm Cartucce e cartoni ondulati |
Velocità massima | 180 m/min | 180 m/min | 180 m/min | 180 m/min |
Potenza | 22 kW | 25 kW | 27 kW | 30 kW |
Precisione del bastone | ±1,0 mm | ±1,0 mm | ±1,0 mm | ±1,0 mm |
Caratteristiche strutturali
◆ Adottando il sistema di controllo della trasmissione leader al mondo, basta inserire il sistema di regolazione automatica in formato cartaceo.
◆ Sistema di montaggio computerizzato ad alta velocità, fino a 18.000 pezzi all'ora.
◆ Testa di alimentazione dell'aria di tipo Chuanliu, con quattro serie di ugelli anteriori e quattro serie di ugelli di aspirazione.
◆ Il Feida Block adotta cartone a bassa stacking, che può adattare la carta al pallet, e può installare un pre-stacker assistito da una traccia
◆ Utilizzare più set di occhi elettrici per conoscere la posizione avanzata della linea di fondo,e fare il servomotore su entrambi i lati della carta faccia a ruotare indipendentemente per compensare l'allineamento carta superiore e inferiore, che è accurato e liscio.
◆ Il sistema di controllo elettronico a funzione completa, che utilizza l'interfaccia uomo-macchina e la schermata del modello del programma PLC, può rilevare automaticamente le condizioni di funzionamento e i registri di lavoro.
◆ Il sistema automatico di ricostituzione della colla può compensare automaticamente la colla smarrita e cooperare con il riciclaggio della colla.
INTRODUZIONE:
1. Alimentazione con carta di fondo
Utilizzare un sistema di controllo elettrico servomotore importato, con aspirazione NITTA giapponese
cintura per realizzare un inverter di potenza di aspirazione e cintura pulita da un rullo ad acqua; brevettato
tecnologia per assicurare che il cartone e il cartone vadano via senza intoppi e con un funzionamento semplice.

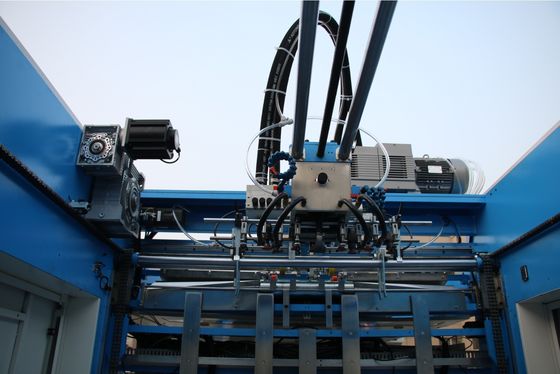

2. meccanismo di alimentazione della lamina superiore
Sia l'ugello di sollevamento della carta che quello di alimentazione dell'alimentatore automatico ad alta velocità possono essere regolati liberamente per adattarsi sia alla carta sottile che a quella spessa.Assicurarsi che la carta di alimentazione superiore funzioni rapidamente e senza intoppi.
3. SISTEMA ELETTRICO
Progettato in conformità ai requisiti CE europei, garantisce stabilità della macchina, elevata efficienza e basso numero di guasti.come ad esempio un avvertimento, rilevamento degli errori, guasti e velocità di funzionamento, ecc. sullo schermo a colpo d'occhio.
4. PARTE PRECONTANTE
Il sistema di preimpostazione con funzione predefinita può essere impostato come formato carta attraverso lo schermo touch e orientato automaticamente per ridurre in modo efficiente il tempo di impostazione.
5. Trasmissione
Per garantire la stabilità, è stata adottata una cintura sincronica a porte con cuscinetto SKF come trasmissione principale.il valore del rullo ammortizzante e della colla può essere facilmente regolato da un manico con un codificatore meccanico.
6.Sistema di posizionamento sinistra-destra
7. SISTEMA DI POSIZIONAMENTO E ROLLER DI ADesivo
L'uso di più serie di sensori fotoelettrici nella posizione relativa dei fogli inferiori,
controllare i fogli superiori su entrambi i lati del servomotore per eseguire un'azione di compensazione indipendente, in modo che il posizionamento preciso della carta superiore e della carta inferiore.
Roller in acciaio inossidabile, non arrugginisce mai, dopo una ristretta macinazione,
la quantità minima di colla rivestita uniformemente è garantita.
Il rullo inferiore deve essere pulito con un rullo ad acqua.
8. SISTEMA D' OPERAZIONE SUL SCRINO TOCCATIVO
Adotta il controllo centralizzato del touch screen, realizza il dialogo uomo-macchina con l'interfaccia uomo-macchina ad alta risoluzione,e realizza il monitoraggio dinamico in tempo reale del funzionamento e del guasto, rendendo più conveniente regolare e risolvere i problemi
9. Sistema di aspirazione grande per la carta di fondo
Questo sistema è opzionale, se i vostri prodotti con cartone, cartone ondulato, e 3 o 5 strati. si può scegliere questo sistema.
10Sistema di lubrificazione automatico
Lubrificare regolarmente il cuscinetto per prolungare la sua durata di vita
11. Servo alimentatore senza albero(Fatti facoltativi)
Questo sistema è opzionale, più adatto per lenzuola di lunghe dimensioni.
12. VIDEO MONITORING (facoltativo)
Questa opzione consente di monitorare il funzionamento della macchina, l'operatore non ha bisogno di camminare frequentemente sulla macchina.

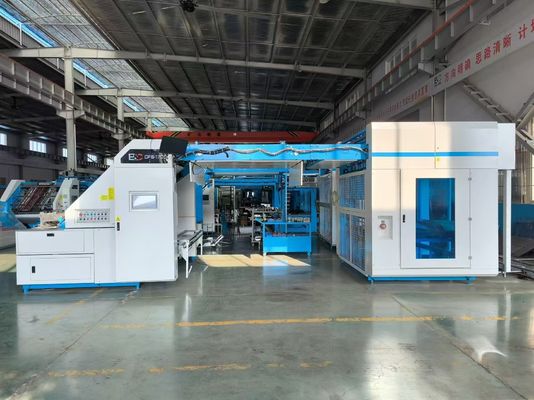

Immagine della macchina
