Macchina laminatrice automatica ad alta velocità per l'accoppiamento di cartone ondulato ad alte prestazioni

Macchine laminatrici automatiche ad alta velocità per la laminazione di cartone ondulato ad alte prestazioni

1Descrizione del prodotto

1.1 Funzione:

La carta può essere stratificata con cartone per aumentare la resistenza e lo spessore del materiale o effetti speciali.cartelloni pubblicitari e altri scopi.

1.2 Struttura:

A. Feeder di carta superiore: può inviare pile di carta da 120-800 grammi dall'alto.

B. Alimentazione inferiore: può inviare da sotto cartone da 0,5 mm a 10 mm.

C. Meccanismo di incollaggio: l'acqua incollata può essere applicata sulla carta alimentata.

D. Organizzazione regolamentare - Adapta le due carte secondo le tolleranze stabilite.

E. Convogliatore a pressione... preme la carta allegata e la trasporta alla sezione di consegna.

1.3 Principi

La carta superiore viene spedita dall'alimentatore di carta superiore e inviata al rilevatore di avvio del meccanismo di posizionamento per il rilevamento.dopo che la carta inferiore è rivestita di colla sulla ruota della colla, la carta superiore e la carta inferiore vengono rispettivamente trasportate ai rilevatori sincroni su entrambi i lati della carta, dopo il rilevamento,il controllore calcola il valore di errore della carta e della carta di fondo, e il servocompensatore su entrambi i lati della carta compensa la carta in una posizione predeterminata per lo splicing e quindi pressionizza il trasportatore.La macchina preme la carta e la trasporta alla macchina di consegna per raccogliere il prodotto finito.

1.4 materiali applicabili:

Carta adesiva --- 180 ~ 800 g/m carta sottile, cartone.

Carta di fondo --- cartone da 0,5 a 10 m/m, cartone a una sola faccia, carta ondulata a più strati, cartone perle, cartone a nido di miele, cartone di polistirolo.

La colla - resina, ecc., con valore di pH compreso tra 6 e 8, può essere applicata alla colla.

Parametri:

Caratteristiche strutturali

◆ Adottando il sistema di controllo della trasmissione leader al mondo, basta inserire il sistema di regolazione automatica in formato cartaceo.

◆ Fittura computerizzata ad alta velocità, fino a 12.000 pezzi all'ora.

◆ Testa di alimentazione dell'aria di tipo Chuanliu, con quattro serie di ugelli anteriori e quattro serie di ugelli di aspirazione.

◆ Il Feida Block adotta cartone a bassa stacking, che può adattare la carta al pallet, e può installare un pre-stacker assistito da una traccia

◆ Utilizzare più set di occhi elettrici per conoscere la posizione avanzata della linea di fondo,e fare il servomotore su entrambi i lati della carta faccia a ruotare indipendentemente per compensare l'allineamento carta superiore e inferiore, che è accurato e liscio.

◆ Il sistema di controllo elettronico a funzione completa, che utilizza l'interfaccia uomo-macchina e la schermata del modello del programma PLC, può rilevare automaticamente le condizioni di funzionamento e i registri di lavoro.

◆ Il sistema automatico di ricostituzione della colla può compensare automaticamente la colla smarrita e cooperare con il riciclaggio della colla.

Velocità massima: 17000 fogli/ora

INTRODUZIONE:

1. Alimentazione con carta di fondo


Utilizzare un sistema di controllo elettrico servomotore importato, con aspirazione NITTA giapponese
cintura per realizzare un inverter di potenza di aspirazione e cintura pulita da un rullo ad acqua; brevettato
tecnologia per assicurare che il cartone e il cartone vadano via senza intoppi e con un funzionamento semplice.

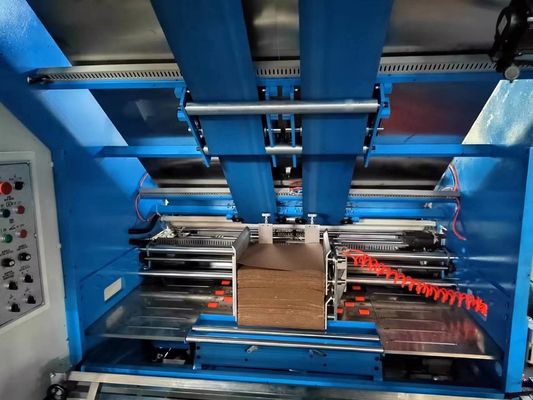

2. meccanismo di alimentazione della lamina superiore

Sia l'ugello di sollevamento della carta che quello di alimentazione dell'alimentatore automatico ad alta velocità possono essere regolati liberamente per adattarsi sia alla carta sottile che a quella spessa.Assicurarsi che la carta di alimentazione superiore funzioni rapidamente e senza intoppi.


3. SISTEMA ELETTRICO

Progettato in conformità ai requisiti CE europei, garantisce stabilità della macchina, elevata efficienza e basso numero di guasti.come ad esempio un avvertimento, rilevamento degli errori, guasti e velocità di funzionamento, ecc. sullo schermo a colpo d'occhio.


4. PARTE PRECONTANTE

Il sistema di preimpostazione con funzione predefinita può essere impostato come formato carta attraverso lo schermo touch e orientato automaticamente per ridurre in modo efficiente il tempo di impostazione.



5. Trasmissione

Per garantire la stabilità, è stata adottata una cintura sincronica a porte con cuscinetto SKF come trasmissione principale.il valore del rullo ammortizzante e della colla può essere facilmente regolato da un manico con un codificatore meccanico.

6.Sistema di posizionamento sinistra-destra




7. SISTEMA DI POSIZIONAMENTO E ROLLER DI ADesivo


L'uso di più serie di sensori fotoelettrici nella posizione relativa dei fogli inferiori,
controllare i fogli superiori su entrambi i lati del servomotore per eseguire un'azione di compensazione indipendente, in modo che il posizionamento preciso della carta superiore e della carta inferiore.
Roller in acciaio inossidabile, non arrugginisce mai, dopo una ristretta macinazione,
la quantità minima di colla rivestita uniformemente è garantita.
Il rullo inferiore deve essere pulito con un rullo ad acqua.


8. SISTEMA D' OPERAZIONE SUL SCRINO TOCCATIVO


Adotta il controllo centralizzato del touch screen, realizza il dialogo uomo-macchina con l'interfaccia uomo-macchina ad alta risoluzione,e realizza il monitoraggio dinamico in tempo reale del funzionamento e del guasto, rendendo più conveniente regolare e risolvere i problemi



9. SISTEMA DI Alimentazione DEL LIDERANTE ((OPPZIONALE)


Questo sistema è opzionale, più adatto per le lastre di fondo di grandi dimensioni e spesse.


10. Servo alimentatore senza albero(Fatti facoltativi)


Questo sistema è opzionale, più adatto per lenzuola di lunghe dimensioni.

11. Sistema di aspirazione grande per la carta di fondo(Fatti facoltativi)


Questo sistema è opzionale, se i vostri prodotti con cartone, cartone ondulato, e 3 o 5 strati. si può scegliere questo sistema.


12Sistema di lubrificazione automatico (facoltativo)


Lubrificare regolarmente il cuscinetto per prolungare la sua durata di vita


13. VIDEO MONITORING (facoltativo)


Questa opzione consente di monitorare il funzionamento della macchina, l'operatore non ha bisogno di camminare frequentemente sulla macchina.

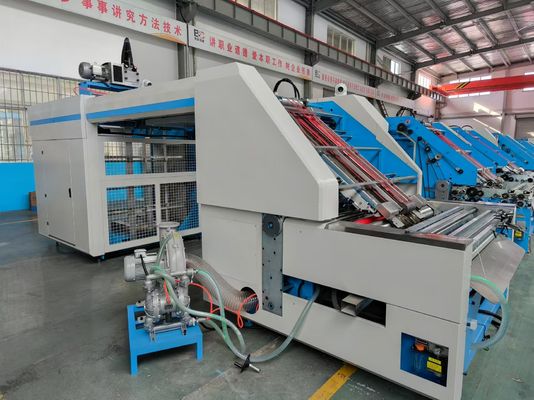

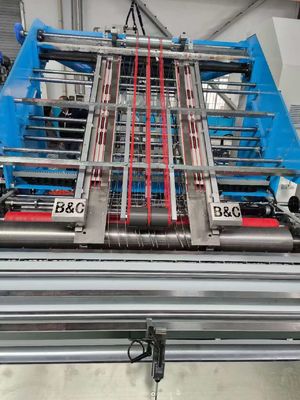

Immagine della macchina
