Macchina di laminazione foglio a foglio ad alta precisione per carta ondulata con controllo e correzione servo automatici

    Macchina di Accoppiamento Sheet To Sheet ad Alta Precisione per Carta Ondulata con Controllo e Correzione Servo Automatici

Caratteristiche prestazionali

● Questa macchina può accoppiare la combinazione di due cartoni ondulati e qualsiasi tipo di foglio superiore. Può produrre cartone a due strati (cartone + cartone), 3 strati, 4 strati, 5 strati, 7 strati e altri prodotti.

● Tipo di accoppiamento: ondulato + ondulato + cartone, ondulato + ondulato, ondulato + cartone, cartone + cartone, cartone + cartone grigio + cartone, ecc.

● Rilevamento automatico della carta superiore e inferiore, tecnologia di correzione servo automatica. Fa sì che la carta superiore segua e si adatti automaticamente alla carta inferiore, e la precisione è elevata.

● La parte di alimentazione della carta inferiore utilizza un sistema di controllo con servomotore importato, con cinghia di aspirazione NITTA giapponese e insieme al sistema di alimentazione a bordo guida.


● Il rack multifunzionale della carta inferiore è adatto per ondulati curvi.

● Rullo di colla in acciaio inossidabile di grandi dimensioni (160 mm) con rettifica anilox fine per garantire una spalmatura uniforme della colla anche con una quantità minima di colla.

● La piattaforma di sollevamento a doppio uso, possiamo utilizzare la struttura pre-impilatore per spingere la pre-pila di carta nella piattaforma. Possiamo anche spingere la pila di carta direttamente nella piattaforma.

● Materiali speciali in polietilene sulla superficie del rullo di spalmatura e del rullo di pressione, la colla si stacca automaticamente, senza sfregamento.

● Utilizzare un sistema di colla a circolazione per ridurre la perdita di colla e stabilizzare l'effetto di adesione della colla.

● Regolazione con un clic dell'intera macchina (basta inserire le dimensioni della carta).

● Monitoraggio video.

Parametri:




Caratteristiche strutturali:
◆ Adottando il sistema di controllo della trasmissione leader a livello mondiale, è sufficiente inserire le dimensioni della carta per l'auto-regolazione del sistema.

◆ Montaggio computerizzato ad alta velocità, fino a 12.000 pezzi all'ora.

◆ Testata di alimentazione ad aria di tipo Chuanliu, con quattro set di ugelli anteriori e quattro set di ugelli di aspirazione.

◆ Feida Block adotta cartone a basso impilamento, che può adattare la carta al pallet e può installare un pre-impilatore assistito da binario

◆ Utilizzare più set di fotocellule per conoscere la posizione avanzata della linea inferiore e far ruotare indipendentemente il servomotore su entrambi i lati della carta frontale per compensare l'allineamento della carta superiore e inferiore, che è preciso e uniforme.

◆ Sistema di controllo elettronico completo, utilizzando l'interfaccia uomo-macchina e la visualizzazione del modello di programma PLC, in grado di rilevare automaticamente le condizioni operative e i registri di lavoro.

◆ Il sistema di rabbocco automatico della colla può compensare automaticamente la colla persa e collaborare con il riciclaggio della colla.



INTRODUZIONE DELLA FILIALE:

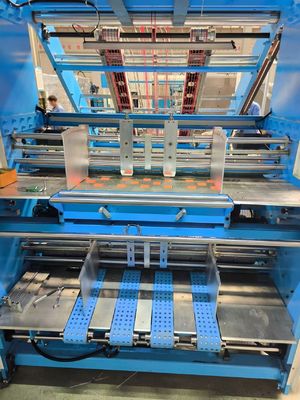

1. ALIMENTAZIONE CARTA INFERIORE


Utilizzare il sistema di alimentazione a doppio bordo guida. Può mantenere l'alimentazione della carta inferiore più agevole. E può anche fare l'alimentazione del cartone.


2. MECCANISMO DI ALIMENTAZIONE FOGLIO SUPERIORE

Sia il sollevamento della carta che l'ugello di alimentazione del feeder automatico ad alta velocità dedicato possono essere regolati liberamente per essere adattati sia alla carta sottile che a quella spessa. Insieme alla pompa Becker. Assicurare che la carta di alimentazione superiore funzioni velocemente e senza intoppi.


3. SISTEMA ELETTRICO

Progettato in conformità con i requisiti CE europei, garantisce la stabilità della macchina, l'alta efficienza e il basso tasso di guasto. Utilizzando l'interfaccia uomo-macchina e la combinazione PLC, visualizza tutte le informazioni, come avvisi, rilevamento errori, guasti e velocità di funzionamento, ecc. sullo schermo a colpo d'occhio.


4. PARTE PRE-IMPILATORE

Il sistema di pre-pila con funzione preimpostata può essere impostato come formato carta tramite touch screen e orientato automaticamente per ridurre i tempi di configurazione in modo efficiente.



5. TRASMISSIONE

La cinghia sincrona Gates insieme al cuscinetto SKF come trasmissione principale viene adottata per garantire la stabilità. Sia i rulli di pressione, il rullo di smorzamento che il valore della colla possono essere facilmente regolati tramite maniglia con encoder meccanico.

6.Sistema di posizionamento sinistra-destra

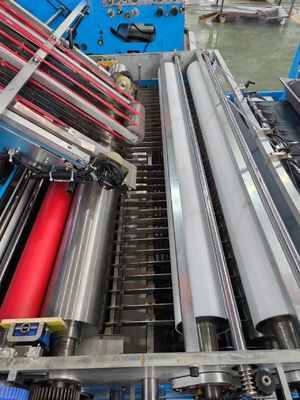

7. SISTEMA DI POSIZIONAMENTO E RULLO DI COLLA


L'uso di più set di sensori fotoelettrici nella posizione relativa dei fogli inferiori,
controlla i fogli superiori su entrambi i lati del servomotore per eseguire un'azione di compensazione indipendente, in modo da ottenere un posizionamento accurato della carta superiore e della carta inferiore.
Rullo in acciaio inossidabile, mai arrugginito, dopo una rettifica accurata,
ha garantito la quantità minima di colla spalmata in modo uniforme.
Il rullo inferiore viene pulito dal rullo ad acqua.


8. SISTEMA OPERATIVO TOUCH SCREEN


Adotta il controllo centralizzato del touch screen, realizza il dialogo uomo-macchina con l'interfaccia uomo-macchina ad alta risoluzione e realizza il monitoraggio dinamico in tempo reale del funzionamento e dei guasti, rendendo più comodo la regolazione e la risoluzione dei problemi



9. SISTEMA DI ALIMENTAZIONE A BORDO GUIDA (OPZIONALE)


Questo sistema è opzionale, più adatto per fogli inferiori di grandi dimensioni e spessi.


10. ALIMENTATORE SERVO SENZA ALBERO(OPZIONALE)


Questo sistema è opzionale, più adatto per fogli superiori di grandi dimensioni.

11. SISTEMA DI ASPIRAZIONE GRANDE PER CARTA INFERIORE(OPZIONALE)


Questo sistema è opzionale, se i tuoi prodotti sono con cartone, cartone ondulato e 3 o 5 strati. puoi scegliere questo sistema.


12. SISTEMA DI LUBRIFICAZIONE AUTOMATICA (OPZIONALE)


Lubrificare regolarmente il cuscinetto per prolungare la durata del cuscinetto


13. MONITORAGGIO VIDEO (OPZIONALE)


Questa opzione può monitorare il funzionamento della macchina, l'operatore non ha bisogno di camminare frequentemente intorno alla macchina.

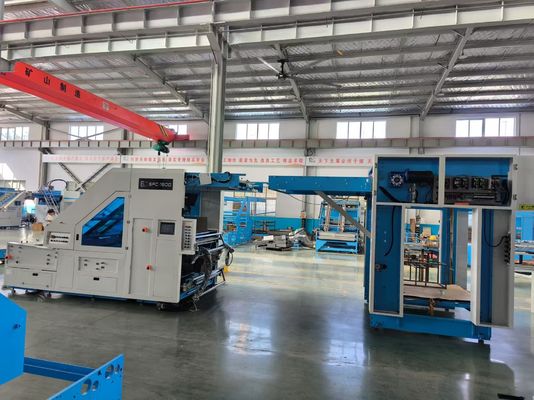

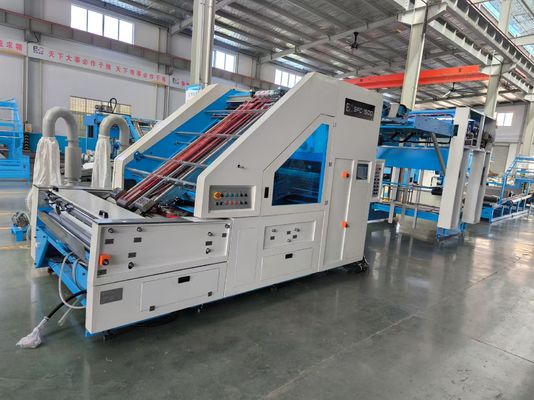

Immagine della macchina
