Macchina laminatrice a flauto ad alta velocità con tecnologia di servocorrezione automatica GFS1500 per la laminazione ondulata

Macchina laminatrice per flauti ad alta velocità con tecnologia di correzione servo automatica GFS1500 per la laminazione di cartone ondulato

Caratteristiche di prestazione:

● Sistema di alimentazione a bordo d'attacco. Struttura senza pressione di alimentazione, non danneggia l'ondulato e aumenta la resistenza alla pressione dell'ondulato.

● Adotta il sistema di allineamento del foglio superiore per garantire un'elevata precisione. La modalità di alimentazione può essere scelta sovrapposizione foglio o tipo di foglio di separazione.

● Il design digitale realizza la regolazione automatica del volume di colla. Regolazione automatica dello spazio del rullo di incollaggio (automaticamente in base allo spessore del foglio inferiore).

● Il design del grande rullo anilox in acciaio inossidabile (160 mm di diametro) è stabile e ad alta efficienza, riveste in modo uniforme e consente di risparmiare volume di colla.

● Rilevamento automatico della carta superiore e inferiore, tecnologia di correzione servo automatica. Fai in modo che la carta superiore segua e si adatti automaticamente alla carta inferiore e la precisione è elevata.

● La piattaforma di sollevamento a doppio uso, possiamo utilizzare la struttura pre-impilatore per spingere la pre-pila di carta nella piattaforma. Possiamo anche spingere la pila di carta direttamente nella piattaforma.

● Il rack multifunzionale della carta inferiore è adatto per ondulati curvi.

● Utilizzare un sistema di colla a circolazione per ridurre la perdita di colla e stabilizzare l'effetto di adesione della colla.

● Regolazione con un clic dell'intera macchina (basta inserire le dimensioni della carta).

● Funzione di memoria dell'ordine, un clic per trasferire l'ordine precedente, comodo e veloce.

● Monitoraggio video.

Parametri:

Caratteristiche strutturali:
◆ Adottando il sistema di controllo della trasmissione leader a livello mondiale, è sufficiente inserire le dimensioni della carta per l'auto-regolazione del sistema.

◆ Montaggio ad alta velocità computerizzato, fino a 18.000 pezzi all'ora.

◆ Testata di alimentazione ad aria di tipo Chuanliu, con quattro set di ugelli anteriori e quattro set di ugelli di aspirazione.

◆ Feida Block adotta cartone a pila bassa, che può adattare la carta al pallet e può installare un pre-impilatore assistito da binario

◆ Utilizzare più set di fotocellule per conoscere la posizione di avanzamento della linea inferiore e far ruotare indipendentemente il servomotore su entrambi i lati della carta frontale per compensare l'allineamento della carta superiore e inferiore, che è preciso e uniforme.

◆ Sistema di controllo elettronico completo, che utilizza l'interfaccia uomo-macchina e la visualizzazione del modello del programma PLC, in grado di rilevare automaticamente le condizioni operative e i registri di lavoro.

◆ Il sistema di rabbocco automatico della colla può compensare automaticamente la colla persa e collaborare con il riciclaggio della colla.



INTRODUZIONE DELLA FILIALE:

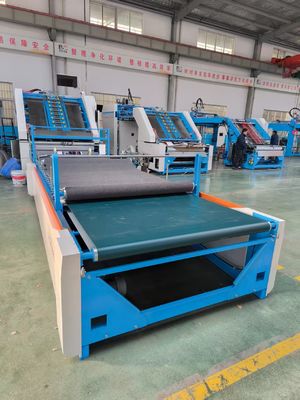

1. ALIMENTAZIONE CARTA INFERIORE

Utilizzare il sistema di controllo elettrico del servomotore importato, con aspirazione NITTA del Giappone
cintura per rendere l'inverter di potenza di aspirazione e la cintura pulita dal rullo d'acqua; Brevettato
tecnologia per garantire che l'ondulato e il cartoncino escano senza problemi e con un funzionamento semplice.

2. MECCANISMO DI ALIMENTAZIONE FOGLIO SUPERIORE

Sia il sollevamento della carta che l'ugello di alimentazione dell'alimentatore automatico ad alta velocità dedicato possono essere regolati liberamente per essere adattati sia alla carta sottile che a quella spessa. Insieme alla pompa Becker. Assicurare che la carta di alimentazione superiore funzioni velocemente e senza intoppi.

3. SISTEMA ELETTRICO

Progettato in conformità con i requisiti CE europei, garantisce la stabilità della macchina, l'alta efficienza e il basso tasso di guasto. Utilizzando l'interfaccia uomo-macchina e la combinazione PLC, visualizza tutte le informazioni, come avvisi, rilevamento errori, guasti e velocità di funzionamento, ecc. sullo schermo a colpo d'occhio.

4. PARTE PRE-IMPILATORE

Il sistema di pre-pila con funzione preimpostata può essere impostato come formato carta tramite touch screen e orientato automaticamente per ridurre i tempi di configurazione in modo efficiente.

5. TRASMISSIONE

La cinghia sincronizzata Gates insieme al cuscinetto SKF come trasmissione principale viene adottata per garantire la stabilità. Sia i rulli di pressione, il rullo di smorzamento che il valore della colla possono essere facilmente regolati tramite maniglia con encoder meccanico.

6.Sistema di posizionamento sinistra-destra

7. SISTEMA DI POSIZIONAMENTO E RULLO DI COLLA

L'uso di più set di sensori fotoelettrici nella posizione relativa dei fogli inferiori,
controlla i fogli superiori su entrambi i lati del servomotore per eseguire un'azione di compensazione indipendente, in modo da ottenere un posizionamento accurato della carta superiore e della carta inferiore.
Rullo in acciaio inossidabile, mai arrugginito, dopo una macinazione ristretta,
garantito la quantità minima di colla rivestita in modo uniforme.
Rullo inferiore pulito dal rullo d'acqua.

8. SISTEMA OPERATIVO TOUCH SCREEN

Adotta il controllo centralizzato del touch screen, realizza il dialogo uomo-macchina con l'interfaccia uomo-macchina ad alta risoluzione e realizza il monitoraggio dinamico in tempo reale del funzionamento e dei guasti, rendendo più comodo la regolazione e la risoluzione dei problemi

9. GRANDE SISTEMA DI ASPIRAZIONE PER CARTA INFERIORE

Questo sistema è opzionale, se i tuoi prodotti con cartone, cartone ondulato e 3 o 5 strati. puoi scegliere questo sistema.

10. SISTEMA DI LUBRIFICAZIONE AUTOMATICA

Lubrificare regolarmente il cuscinetto per prolungare la durata del cuscinetto

11. ALIMENTATORE SERVO SENZA ALBERO (OPZIONALE) Questo sistema è opzionale, più adatto per fogli superiori di grandi dimensioni.

12. MONITORAGGIO VIDEO (OPZIONALE)

Questa opzione può monitorare il funzionamento della macchina, l'operatore non ha bisogno di camminare frequentemente per la macchina.

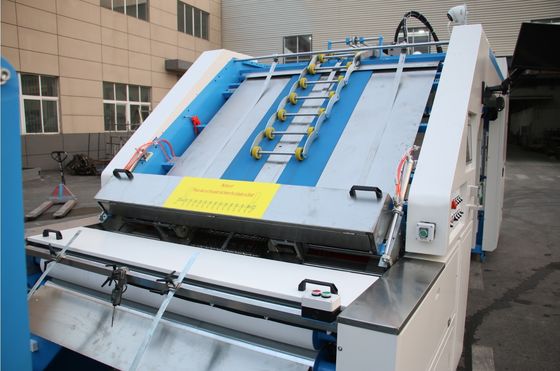

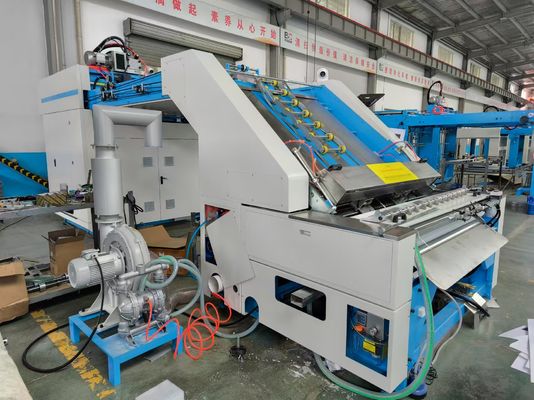

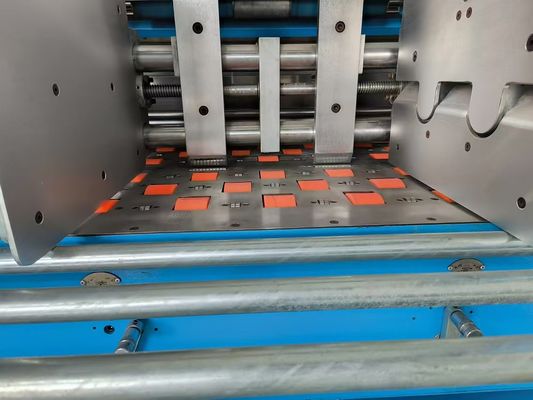

Immagine della macchina
