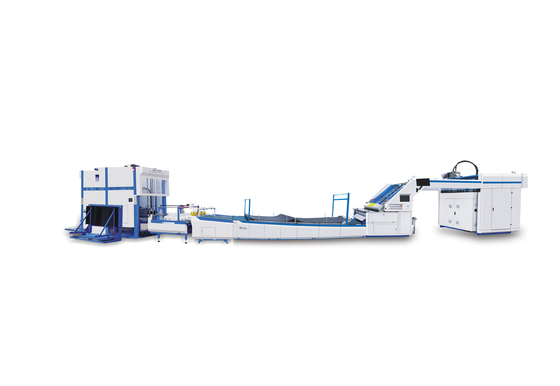

GFHD 1500 Laminatrice per cartone ad alta velocità 200 m/min

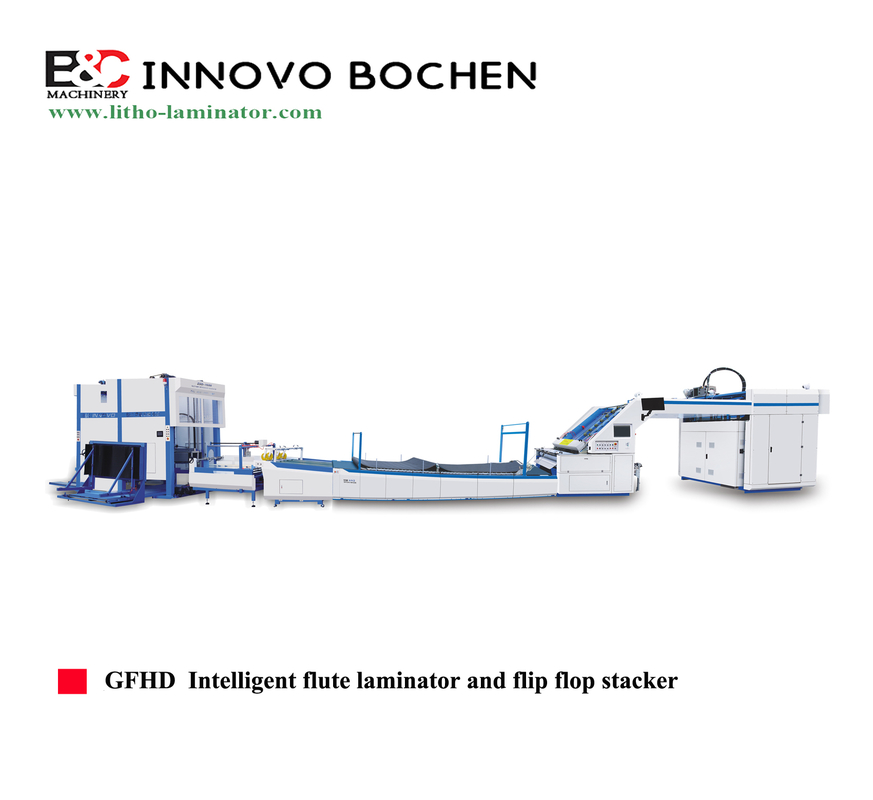

Laminatore e impilatore flip flop intelligente per flauti GFHD















GFH Macchina laminatrice automatica per flauti ad alta velocità





Panoramica della macchina:

GFH è l'ultima generazione di laminatrici automatiche per flauti ad alta velocità sviluppata dalla nostra azienda. La carta superiore di questa macchina adotta l'alimentazione a sovrapposizione secondo il principio della stampante offset, e il registro laterale della carta superiore adotta il registro laterale a movimento e il principio di tracciamento e correzione della superficie della carta servoassistita. E la carta inferiore utilizza due sistemi a bordo d'attacco, senza rulli di pressione, utilizza l'aspirazione ad alto flusso per alimentare la carta, senza pressione sulla carta. Può fare del suo meglio per mantenere il tipo originale del cartone. Può rilevare automaticamente l'altezza della carta ondulata, regolare automaticamente lo spazio tra i rulli, regolare automaticamente la quantità di colla e il rullo di laminazione non necessita di essere pulito. La velocità massima di laminazione può raggiungere i 200 metri/minuto (24.000 fogli/ora). Alta velocità, alta efficienza e alta precisione sono la tua scelta ideale.

Caratteristiche di prestazione:

1. Alimentazione a sovrapposizione del foglio superiore + correzione senza interruzioni, alta velocità senza perdere precisione. La velocità può raggiungere i 180 metri/min.

2. Sistema di alimentazione a bordo d'attacco del foglio inferiore e alimentazione ad assorbimento ad alto flusso. La carta inferiore entra direttamente nel rullo di colla (senza pressione da parte del rullo, non distruggerà la rigidità della carta ondulata), garantendo la resistenza alla pressione della carta ondulata e riducendo la quantità di colla del 30%, il che non solo fa risparmiare denaro, ma risolve anche il fenomeno della gomma eccessiva.

3. Il rullo di pressione anteriore è realizzato in nuovo materiale di polifluoroetilene, che è libero di essere lavato, e quindi ridurre la forza lavoro dell'operatore.

4. L'intera macchina non ha maniglia, regolazione elettrica, rilevamento automatico dello spessore, riducendo la forza del lavoro a ordine singolo e aumentando il tempo di lavoro effettivo.

5. Poiché la macchina utilizza l'alimentazione a sovrapposizione, nessuna correzione di spazio senza arresto, quindi l'uscita unitaria è aumentata del 50%, il che ha notevolmente ridotto il consumo energetico del tempo unitario, ed è veramente aumentare la produzione e il risparmio energetico.

6. Adotta il sistema di allineamento del foglio superiore per garantire un'elevata precisione. La modalità di alimentazione può essere scelta a sovrapposizione o a separazione.

7. Il design digitale realizza la regolazione automatica del volume di colla. Regolazione automatica dello spazio del rullo di incollaggio (automaticamente in base allo spessore del foglio inferiore).

8. Il design del grande rullo anilox in acciaio inossidabile (160 mm di diametro) è stabile e ad alta efficienza, riveste in modo uniforme e consente di risparmiare volume di colla.

9. Rilevamento automatico della carta superiore e inferiore, tecnologia di correzione servo automatica. Fai in modo che la carta superiore tracci e si adatti automaticamente alla carta inferiore, e la precisione è elevata.

10. La piattaforma di sollevamento a doppio uso, possiamo utilizzare la struttura pre-impilatore per spingere la pre-pila di carta nella piattaforma. Possiamo anche spingere la pila di carta direttamente nella piattaforma.

11. Il rack multifunzionale della carta inferiore è adatto per ondulati curvi.

12. Utilizzare un sistema di colla a circolazione per ridurre la perdita di colla e stabilizzare l'effetto di adesione della colla.

13. Regolazione con un clic dell'intera macchina (basta inserire le dimensioni della carta).

14. Funzione di memoria degli ordini, un clic per trasferire l'ordine precedente, comodo e veloce.

15. Monitoraggio video.

16. Un totale di 9 servomotori.









SPECIFICHE:

MODELLO	GFH-1500	GFH-1700	GFH-1900	GFH-2200
Foglio massimo	1500×1500mm	1700×1700mm	1900×1900mm	2200*2100mm
Foglio minimo	360×380mm	360×400mm	500×500mm	500*500mm
Spessore carta superiore	120-800g	120-800g	120-800g	120-800g
Velocità massima	200m/min	200m/min	200m/min	200m/min
Precisione	±0.8-1mm	±0.8-1mm	±0.8-1mm	±0.8-1mm
Potenza	22KW	25KW	27KW	30KW
Spessore carta inferiore	≤10mm (cartone ondulato A-F) ≥400g cartoncino	≤10mm (cartone ondulato A-F) ≥400g cartoncino	≤10mm (cartone ondulato A-F) ≥400g cartoncino	≤10mm (cartone ondulato A-F) ≥400g cartoncino
Consumo di colla	Flauto B: 15g/㎡ Flauto E: 20g/㎡

INTRODUZIONE DELLA FILIALE:
1. ALIMENTAZIONE CARTA INFERIORE

Sistema di alimentazione a bordo d'attacco. Nessuna struttura di pressione di alimentazione non danneggia l'ondulato e migliora la resistenza alla pressione dell'ondulato. Le ruote utilizzano cuscinetti unidirezionali (riducono l'usura delle ruote in gomma). Le ruote in gomma larghe assicurano che gli ondulati E, F e G non si deformino. Può anche funzionare con più di 400 gsm di cartone o cartone grigio.

2. MECCANISMO DI ALIMENTAZIONE FOGLIO SUPERIORE

Dotato di alimentatore senza albero ad alta velocità e insieme alla pompa a vuoto Becker. La parte anteriore e posteriore dell'alimentatore sono controllate dal servomotore. Dopo aver inserito le dimensioni della carta, verrà posizionato automaticamente. La modalità di alimentazione può scegliere il tipo di foglio a sovrapposizione o a separazione. Adotta il sistema di allineamento del foglio superiore per garantire un'elevata precisione.

3. SISTEMA ELETTRICO

Utilizzando principalmente il sistema elettrico Siemens per garantire stabilità, alta efficienza e basso guasto della macchina. Utilizzando l'interfaccia uomo-macchina e la combinazione PLC, visualizza tutte le informazioni sullo schermo.

Funzione di memoria degli ordini, un clic per trasferire l'ordine precedente, comodo e veloce.









4. PARTE PRE-IMPILATORE

Pre-impilare la pila di carta in condizioni di non arresto, migliorare l'efficienza.
La larghezza del pre-impilatore è controllata dal motore, le dimensioni della carta vengono posizionate automaticamente. La piattaforma di sollevamento a doppio uso, possiamo utilizzare la struttura pre-impilatore per spingere la pre-pila di carta nella piattaforma. Possiamo anche spingere la pila di carta direttamente nella piattaforma. E la piattaforma può essere regolata in base alla situazione reale della pila di carta.





5. SISTEMA DI POSIZIONAMENTO E RULLO DI COLLA



Dotato di sensori e servomotore, controlla i fogli superiori per eseguire un'azione di compensazione indipendente per garantire un'elevata precisione. Il design del grande rullo anilox in acciaio inossidabile (160 mm di diametro) è stabile e ad alta efficienza, riveste in modo uniforme e consente di risparmiare colla.

Il design digitale realizza la regolazione automatica del volume di colla. Regolazione automatica dello spazio del rullo di incollaggio (automaticamente in base allo spessore del foglio inferiore).



6. SISTEMA DI LUBRIFICAZIONE AUTOMATICA





Lubrificare regolarmente il cuscinetto per prolungare la durata del cuscinetto e risparmiare sui costi.







7. Sistema di alimentazione del foglio superiore a cinghia grande.







Alimentazione a sovrapposizione, la velocità è più veloce e funziona in modo più stabile. e più adatto per carta sottile. Nessun inceppamento durante il funzionamento.

• Nuovo rullo di pressione di design.





Nuovo materiale di polifluoroetilene per il rullo di pressione, che è libero di essere lavato e pulito, e quindi ridurre la forza lavoro dell'operatore.



• Sistema di misurazione



Adottare un dispositivo di misurazione dello spessore ad alta precisione con un servomotore. Tutta la pressione del rullo verrà regolata automaticamente.







• Senza sistema di pressione



Nessun rullo di pressione, utilizzare un sistema di aspirazione ad alto flusso, può mantenere la rigidità originale del cartone. Proteggere meglio il cartone.



• Sistema di correzione del ponte del foglio superiore.

.

Questo sistema serve per l'alimentazione del foglio superiore nella parte del ponte, può allineare il foglio superiore. Per rafforzare la precisione della carta.

• Unità di sollevamento idraulica.



Adottare il sistema di sollevamento idraulico. Quando si preme il pulsante, si solleverà. È comodo per lavare il rullo di colla.



• Controllo separato del rullo di colla.



Utilizzare un motore separato per controllare il rullo di colla, quando la macchina deve fermarsi, il rullo di colla non si fermerà. Può mantenere bene la colla, non traboccare. Quindi per risparmiare colla.



• Sistema di gestione degli ordini



Funzione di memoria degli ordini. La macchina può memorizzare il record dell'ordine precedente. Quando si desidera eseguire il lavoro precedente. Basta richiamare l'ordine precedente, la macchina si adatterà automaticamente a questi dati dell'ordine.



• Sistema di rilevamento dei doppi fogli di carta superiore



Questo sistema può rilevare la carta superiore durante il funzionamento per evitare l'alimentazione di doppi fogli contemporaneamente.



Alcune parti elenco



Seriale	Parte	Paese	Marca
1	Motore principale	Germania	Siemens
2	Controller di movimento	Cina	Design autonomo Innovo
3	Servo principale (Yaskawa con trasformatore)	Giappone Cina	Yaskawa Verchi
4	PLC	Germania	Siemens
5	Pompa a pressione a vuoto	Germania	Becker
6	Convertitore di frequenza	Germania	Siemens
7	Servo del registro anteriore	Giappone	Yaskawa
8	Encoder	Giappone	Omron
9	Motore di pressione	Taiwan	CPG
10	Motore di modulazione della larghezza del motore principale	Taiwan	CPG
11	Motore di larghezza di alimentazione	Taiwan	CPG
12	Motore di alimentazione	Taiwan	Liming
13	Riduttore di velocità della carta	Taiwan	Liming
14	Catena	Cina	Opzioni Giappone
15	Relè	Giappone	Omron
16	Interruttore optoelettronico	Taiwan	FOTEK
17	Relè a stato solido	Taiwan	FOTEK
18	Interruttori di prossimità	Giappone	Omron
19	Relè del livello dell'acqua	Taiwan	FOTEK
20	Contattore	Francia	Schneider
21	Guida lineare e guida di scorrimento	Taiwan	HIWIN
22	Potenziometro	Giappone	TOCOS
23	Pulsante	Francia	Schneider
24	Resistenza di frenatura	Taiwan	TAYEE
25	Touch screen	Taiwan	WEINVIEW
26	Interruttore dell'aria	Francia	Schneider
27	Termorelé	Francia	Schneider
28	Sistema di alimentazione CC	Taiwan	Mingwei















Macchina per la rotazione della pila ZSD

Introduzione al prodotto

L'impilatrice è un prodotto accessorio della macchina laminatrice per flauti, che comprende un tavolo per carta lenta, un tavolo per pila di carta, un tavolo rotante e un tavolo di ricezione della carta. In cui, la carta è collegata all'unità di carta crespa attraverso il tavolo di alimentazione lenta e la carta viene impilata in una pila di carta e quindi inviata nel tavolo rotante, e il meccanismo di rotazione della pila di carta nel tavolo rotante viene utilizzato per ruotare la pila di carta una volta e ruotarla sul tavolo rotante.

La parte superiore viene alimentata nel meccanismo di separazione della carta dal meccanismo di trasporto a cinghia e quindi entra nella parte superiore del tavolo di ricezione. Dopo che l'intera carta è stata terminata, la carta viene fatta cadere sul pallet del tavolo di ricezione, ottenendo così il conteggio automatico della carta, la rotazione della carta e l'impilaggio della carta. Presenta i vantaggi di appiattire e apporre la carta e ridurre notevolmente i requisiti di manodopera e migliorare efficacemente l'efficienza della consegna della carta, riducendo l'intensità della consegna manuale.

Caratteristiche di prestazione
A. Il pallet può essere spinto nella macchina automaticamente.
B. Abbinamento con macchina laminatrice per flauti da 12.000 pezzi/ora.
C. La modalità flip può essere modificata per evitare che la carta si curvi.
D. Funzione di raccolta senza interruzioni per migliorare l'efficienza della produzione.
E. Ridurre la manodopera e ridurre l'intensità del lavoro.
F. La carta può essere picchiettata ordinatamente e impilata in pila.
G. La macchina può essere abbinata a macchine laminatrici per flauti di diversi produttori.
H. La carta può uscire dalla parte posteriore o laterale.
I. Regolazione con un clic (basta inserire le dimensioni della carta).
J. Monitoraggio video (opzionale).
Parametri:

Modello	ZSD1500	ZSD 1700	ZSD 1900	ZSD 2200
Dimensioni massime della carta	1500*1500mm	1700*1700mm	1900*1900mm	2200*2100mm
Dimensioni minime della carta	420*450mm	420*450mm	420*450mm	420*450mm
Velocità	12000 pezzi/ora
Potenza	8kw	10kw	16kw	16kw
Peso della macchina	4000kg	4000kg	4500kg	4500kg
Voltaggio	380VAC/3P	380VAC/3P	380VAC/3P	380VAC/3P
Dimensione	8100*2900*3150mm	8100*2900*3150mm	13800*2700*2950mm	13800*2900*2950mm





Introduzione della filiale

1. Unità separatore

Questa parte ha una funzione di accelerazione per separare rapidamente i fogli. Allo stesso tempo, gli operatori possono prelevare prodotti non standard.
2. Conta e impilatore

Questa parte può picchiettare la carta ordinatamente e spedirla. L'altezza dell'impilatore di carta può essere regolata dalla posizione del sensore.

3. Dispositivo di rotazione

Questa parte può inviare la carta al tavolo di consegna e il funzionamento di questa parte è controllato da un servomotore. Inoltre, possiamo anche regolare la modalità flip nello schermo.

4. Tavolo di consegna

Questa parte può picchiettare la carta ordinatamente e impilarla in una pila di carta. Ha una funzione di consegna senza interruzioni.
5. Touch screen

Possiamo impostare le dimensioni della carta qui, l'orientamento verrà regolato automaticamente.

Opzioni:
1. Uscita automatica

Questo dispositivo a rulli a pavimento può alimentare automaticamente la pila di carta.





2. Caricatore automatico per vassoi



Questo dispositivo spinge automaticamente il vassoio nella macchina per un facile utilizzo.
