Macchina per la laminazione a foglio a foglio con servocontrollo per la laminazione di carta ondulata 5Ply e tipi multipli di laminazione

• Laminati, combinazioni di due tavole ondulate e di un qualsiasi foglio superiore per la produzione di prodotti a 2 strati, 3 strati, 4 strati, 5 strati, 7 strati
• Gestisce vari tipi di laminazione: corrugato + corrugato + cartone, corrugato + cartone, cartone + cartone grigio + cartone, ecc.
• Detezione automatica della carta con tecnologia di servocorrezione per un preciso allineamento carta-alto-basso
• Sistema di controllo servomotore importato con cintura di aspirazione NITTA giapponese e alimentazione del bordo del piombo
• Rack multifunzione per materiali ondulati curvi
• Rulli di colla in acciaio inossidabile da 160 mm con fine triturazione in anilox per rivestimento uniforme
• Piattaforma di sollevamento a doppio uso con struttura pre-impilabile
• Rulli rivestiti di polietilene per il rilascio automatico di colla
• Il sistema di colla circolante riduce i rifiuti e stabilizza l'adesione
• Regolazione automatica a un solo tocco tramite ingresso di dimensioni di carta
• Sistema integrato di videosorveglianza

• Sistema avanzato di controllo della trasmissione con regolazione automatica delle dimensioni della carta
• Fabbricazione di apparecchiature per la trasmissione elettronica
• Testa di alimentazione dell'aria di tipo Chuanliu con un set di ugelli multipli
• Sistema Feida Block per la movimentazione del cartone a basso livello
• Occhi elettrici multipli per un allineamento preciso della carta
• Controllo elettronico a funzione completa con monitoraggio HMI e PLC
• Rifornimento automatico di colla con sistema di riciclaggio

Visualizzazione dei dettagli

1Controllo touch screen.

Basta mettere in touch screen, la dimensione verrà regolato automaticamente.


Con il sistema di calibrazione laterale, la precisione della laminazione è più elevata e con Yaskawa due servos per mantenere l'alta precisione della laminazione.

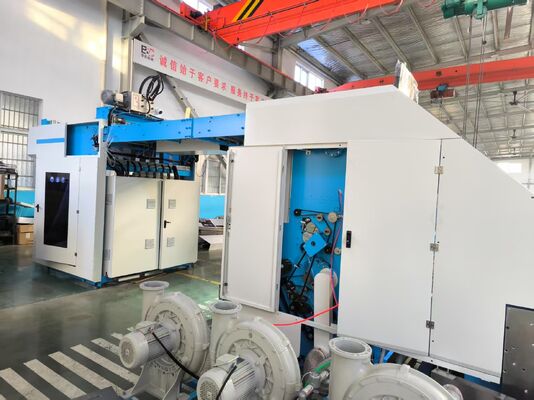

4- Configurazione elettrica.

Principalmente conesportatoL'interfaccia uomo-macchina e la combinazione PLC, mostrano tutte le informazioni sullo schermo.

1. La macchina è dotata di 13 servomotori, che consentono un controllo servo completo.
2. Il PLC esportato in Germania garantisce stabilità e durata.
3. Tutti gli apparecchi elettrici sono collocati in un unico armadietto di controllo, il che facilita la manutenzione.

1. Attraverso quattro telecamere ad alta definizione, lo stato di funzionamento della macchina viene costantemente monitorato.
2. I rulli di pressatura sono realizzati con materiali speciali per evitare il rischio di lavaggio manuale. Il diametro del tamburo del rullo di pressatura è di 150 mm.
3. Un manubrio per il telecomando è posizionato accanto al rullo.

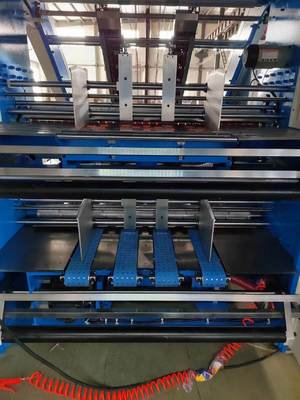

6"Alimentatore senza albero, può alimentare la carta in modo più stabile.

1. Equipaggiati con velocità elevataservo alimentatore, La parte anteriore e posteriore delfeeddersono controllati dal servomotore.Dopo aver inserito la dimensione della carta, verrà posizionata automaticamente.• sollevamento di carta easpiratore di trasmissionepuò regolare liberamente per assicurare che sia spessa o sottile
   la carta può essere consegnata rapidamente e senza intoppi.

2.Becker.pompa a vuoto.
3Equipaggiato con un sistema di rilevamento a doppia lamina.

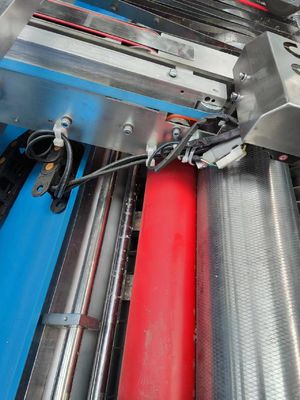

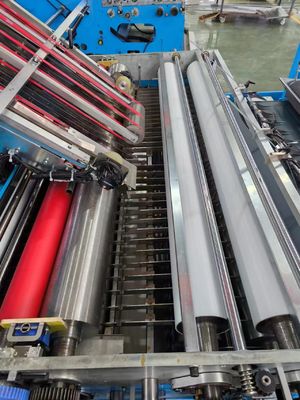

7"Rollino di colla anilox in acciaio inossidabile"

1. dotato di sensoremotore e servomotore, controllare i fogli superiori per eseguire un'azione di compensazione indipendenteper garantire un'elevata precisione.
2. La progettazione di acciaio inossidabile di grandi dimensionianiloxil rullo (160 mm di diametro) è stabile e ad alta efficienza;, rivestire uniformemente e risparmiare volume di colla.
3. Utilizzare un sistema di colla circolante per ridurre la perdita di colla e stabilizzare l'effetto di adesione della colla.
4. Il dispositivo di ritenzione adesivo unico consente la circolazione della colla o la sua completa chiusura senza circolazione.e le opzioni di selezione sono più ampie.

8Sistema di pre-impilazione.

1. Pre-stack pila di carta sotto la condizione di non-stop, migliorare l'efficienza. La larghezza del Pre- Stacker.è controllato dal motore, la dimensione della carta viene posizionata automaticamente.
2. La piattaforma di sollevamento a doppio usoNoi...può utilizzare il pre- Stacker.struttura per spingere la pila di carta nella piattaforma.
3. Possiamo anchespingere la pila di carta direttamente nella piattaforma. E la piattaforma può essere La Commissione ritiene che il sistema di controllo della qualità dei prodotti sia adeguato in base alla situazione effettiva della pila di carta.
4. La piattaforma del secondo piano si muove automaticamente a sinistra e a destra.

1. Lubrificare regolarmente il cuscinetto per prolungare la sua durata di vitae risparmiare.
2. I ventilatori ad alto flusso possono essere più facilmente controllati per i materiali ondulati che hanno subito deformazioni.

10.Regolazione della pressione del rullo mediante servo e sistema di misura dello spessore

1. Il sistema adotta un sistema di controllo separato per il motore di incollaggio e il motore principale.che non solo consente di risparmiare energia elettrica, ma anche di prevenire il trabocco di colla.
2. Dotato di un sistema di regolazione completamente intelligente, può regolare in modo intelligente le dimensioni della carta.Implementare l'operazione di cambio rapido degli ordini
3. Sistema automatico di rilevamento dello spessore per pagine di copertina di cartaNon è necessario effettuare una misurazione manuale dello spessore.

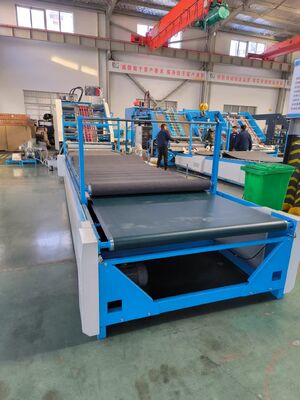

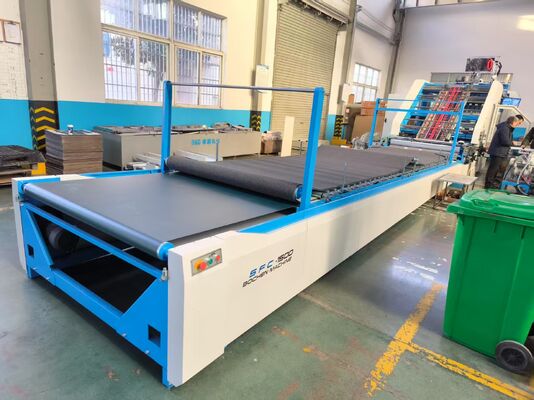

11- Sistema di trasporto di pressione.

8 metri di lunghezza trasportatore di pressatura, rendere i prodotti finiti asciugatura più veloce e mantenere i prodotti di buona qualità.
